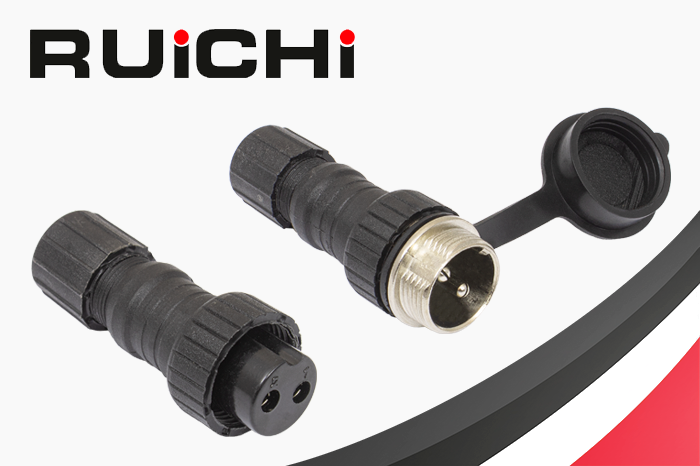

Разъемы GX16 от RUICHI в пластиковом корпусе

Семейство малогабаритных цилиндрических разъемов GX компании RUICHI пополнилось новыми моделями. В самом востребованном типоразмере GX16 появились варианты в пластиковом корпусе. Это более бюджетные решения по сравнению со стандартными GX16M в металлическом корпусе. Кроме того, они имеют существенно меньший вес в среднем 30-50% на комплект, что очень важно для носимых устройств и мобильных систем. По электрическим параметрам (рабочему напряжению и току) они не уступают своим «собратьям» из металла.






Кабельные вилки состоят из металлического контактного блока и пластикового хвостовика. Также они комплектуются резиновым защитным колпачком по умолчанию.

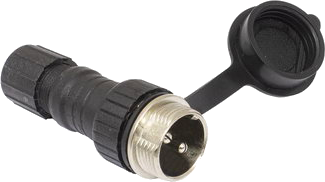

 Рис. 1 Кабельная вилка GX16-P-2 в сборе

Разъемы серии GX в пластиковом корпусе имеют степень пылевлагозащиты IP55. Это позволяет использовать их вне помещений. Также эти соединители можно применять в умеренно вибронагруженных приложениях.

Еще одно отличие от стандартной серии GX в металлическом корпусе - кабельный ввод в основании хвостовика. Данная конструкция позволяет ускорить монтаж и равномерно зафиксировать кабель диаметром до 6.5 мм. Контакты выполнены из меди, покрытой никелевым сплавом. Тип контактов – под пайку. Количество циклов сочленения – до 500.

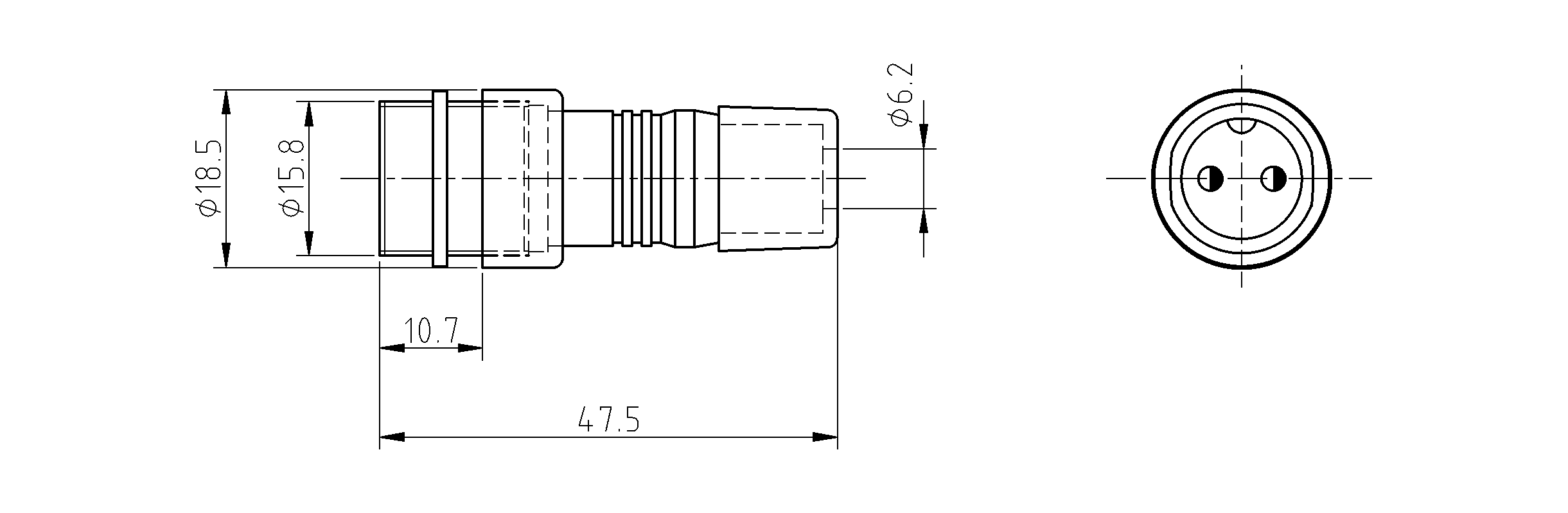

Рис. 2 Чертеж кабельной вилки на 2 контакта GX16-P-2

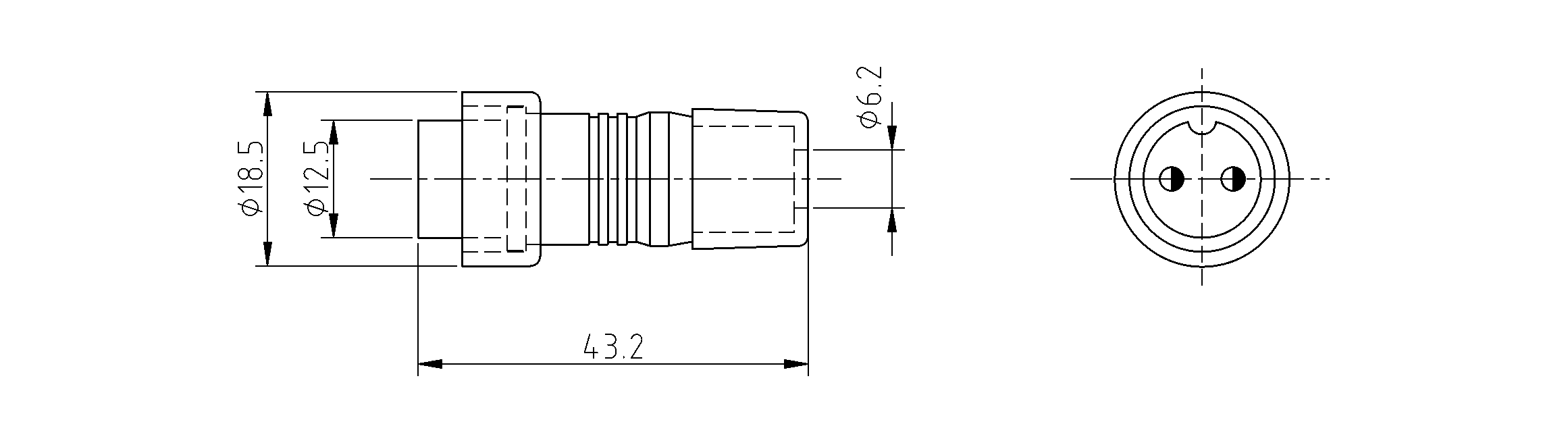

Рис. 2 Чертеж кабельной розетки на 2 контакта GX16-P-2A

Ниже представлена таблица с вариантами от 2 до 10 контактов и краткими параметрами.

Новая серия разъемов GX в пластиковых корпусах подойдет для применений, где критически важен вес и стоимость изделия, но при этом нужно удобство монтажа, высокий ток на контакт и возможность работы «на улице». Это могут быть системы освещения, аппаратура для измерения и контроля электрических параметров, системы распределения питания, подключение датчиков, беспилотные мобильные системы, системы управления двигателями и многое другое. Образцы доступны со склада в Москве.

Даташит на серию

№

Код товара

Наименование

Фото

Характеристики

1

Код товара 132315

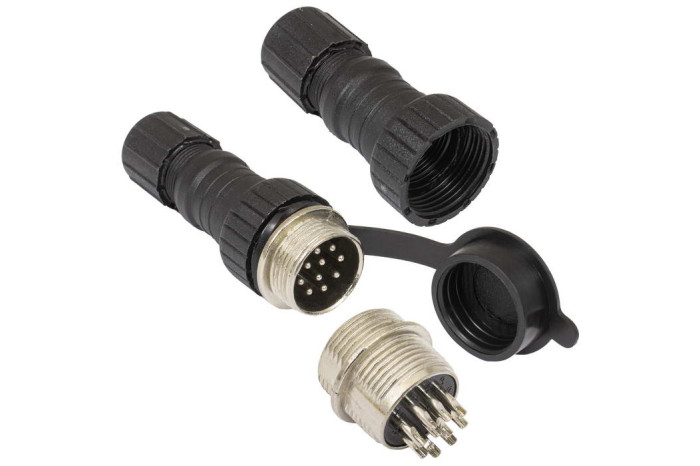

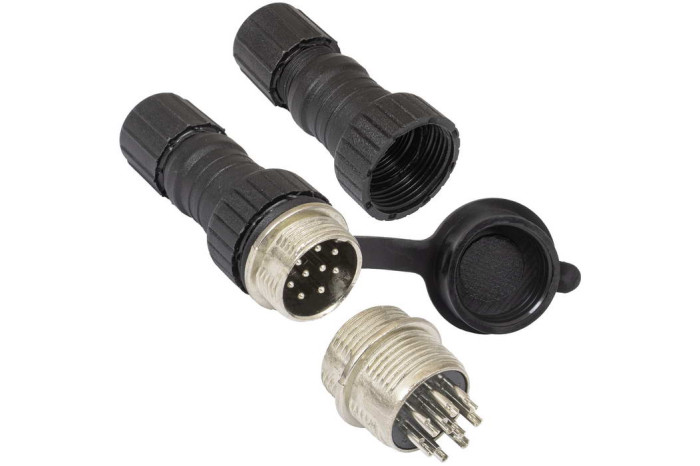

Разъём цилиндрический малогабаритный RUICHI GX16-P-10, 10 контактов

Артикул: GX16-P-10

Добавить в список Подробнее

Вес брутто	13.80
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	10
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

2

Код товара 132323

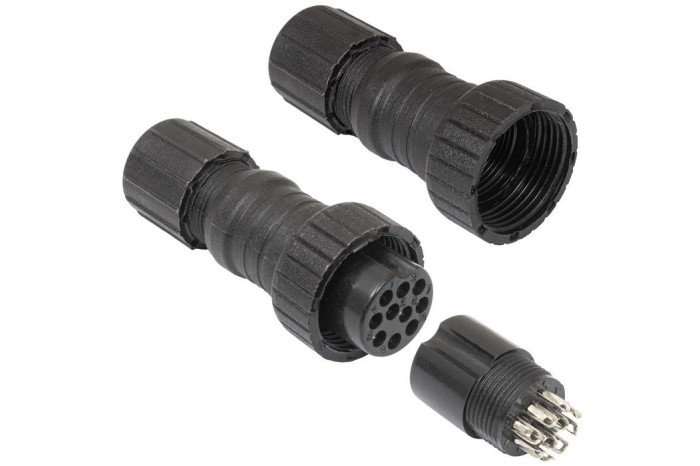

Разъём цилиндрический малогабаритный RUICHI GX16-P-10A, 10 контактов

Артикул: GX16-P-10A

Добавить в список Подробнее

Вес брутто	7.18
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	10
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

3

Код товара 132306

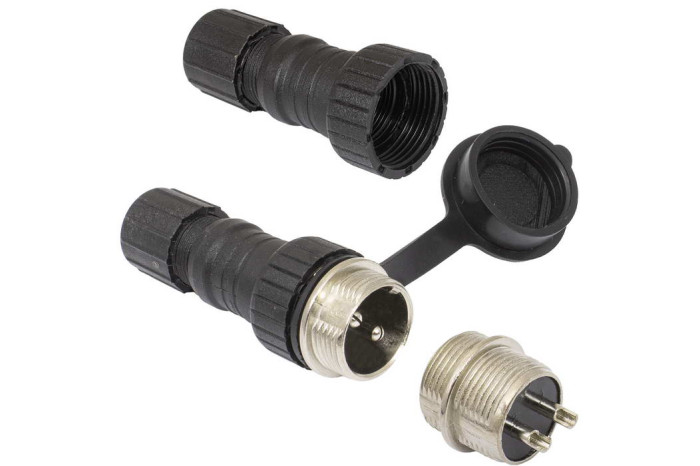

Разъём цилиндрический малогабаритный RUICHI GX16-P-2, 2 контакта

Артикул: GX16-P-2

Добавить в список Подробнее

Вес брутто	12.92
Транспортная упаковка: размер/кол-во	48*32*22.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	2
Номинальный ток, А	10
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

4

Код товара 132314

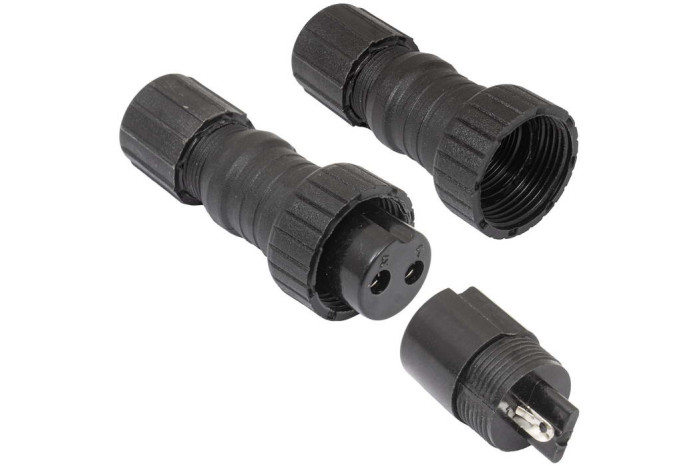

Разъём цилиндрический малогабаритный RUICHI GX16-P-2A, 2 контакта

Артикул: GX16-P-2A

Добавить в список Подробнее

Вес брутто	6.92
Транспортная упаковка: размер/кол-во	42*28*18.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	2
Номинальный ток, А	10
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

5

Код товара 132322

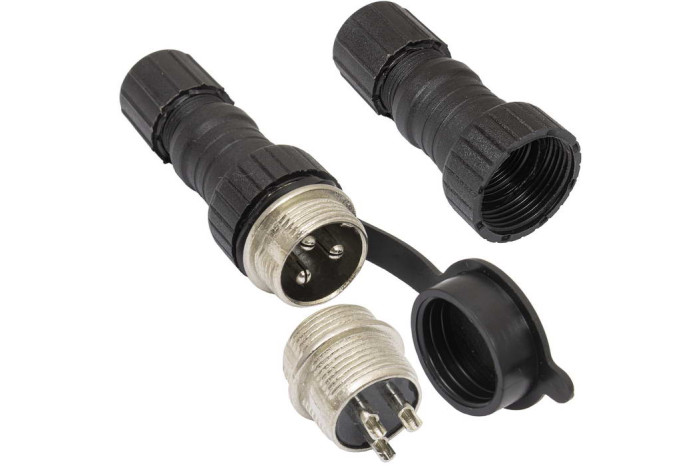

Разъём цилиндрический малогабаритный RUICHI GX16-P-3, 3 контакта

Артикул: GX16-P-3

Добавить в список Подробнее

Вес брутто	13.42
Транспортная упаковка: размер/кол-во	48*32*22.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	3
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

6

Код товара 132313

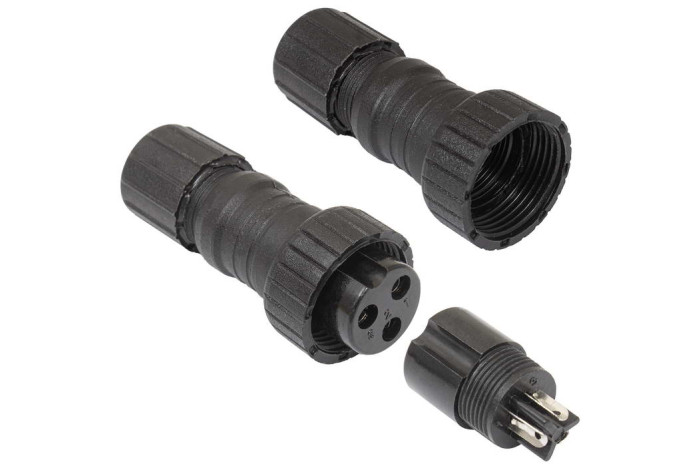

Разъём цилиндрический малогабаритный RUICHI GX16-P-3A, 3 контакта

Артикул: GX16-P-3A

Добавить в список Подробнее

Вес брутто	6.92
Транспортная упаковка: размер/кол-во	42*28*18.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	3
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

7

Код товара 132321

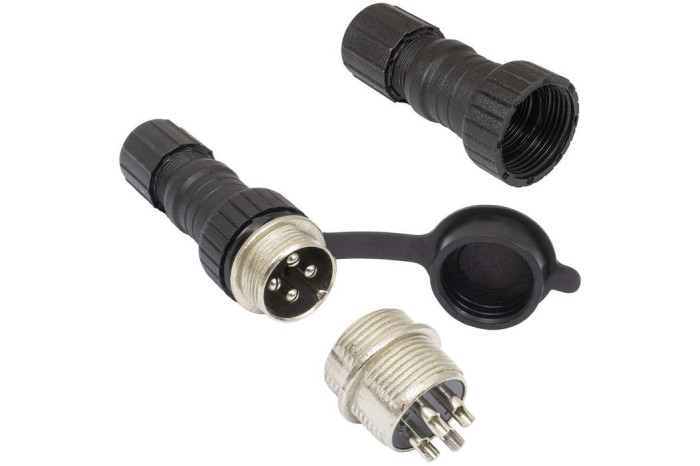

Разъём цилиндрический малогабаритный RUICHI GX16-P-4, 4 контакта

Артикул: GX16-P-4

Добавить в список Подробнее

Вес брутто	13.90
Транспортная упаковка: размер/кол-во	48*32*22.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	4
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

8

Код товара 132312

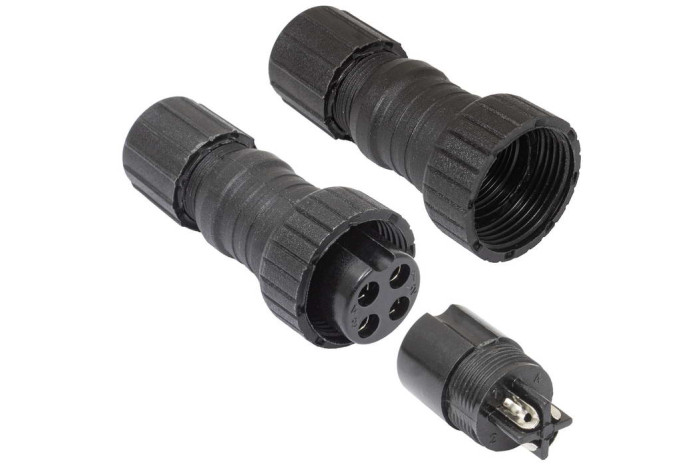

Разъём цилиндрический малогабаритный RUICHI GX16-P-4A, 4 контакта

Артикул: GX16-P-4A

Добавить в список Подробнее

Вес брутто	6.90
Транспортная упаковка: размер/кол-во	42*28*23.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	4
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	250
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

9

Код товара 132320

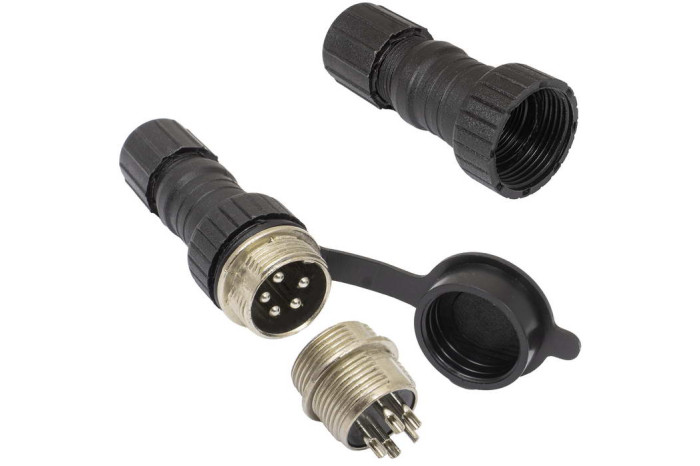

Разъём цилиндрический малогабаритный RUICHI GX16-P-5, 5 контактов

Артикул: GX16-P-5

Добавить в список Подробнее

Вес брутто	13.60
Транспортная упаковка: размер/кол-во	48*32*22.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	5
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

10

Код товара 132311

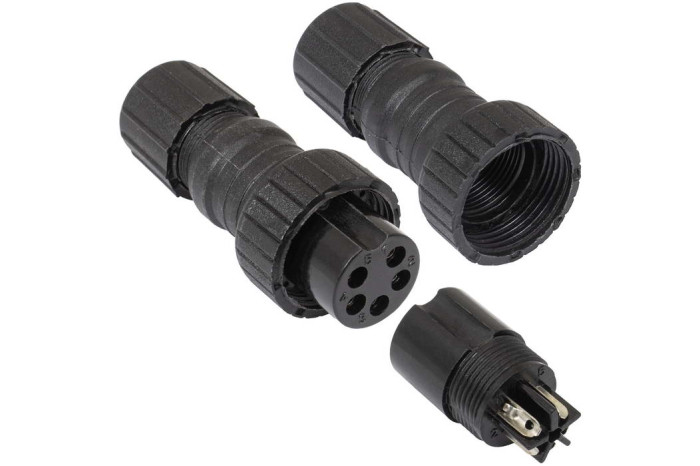

Разъём цилиндрический малогабаритный RUICHI GX16-P-5A, 5 контактов

Артикул: GX16-P-5A

Добавить в список Подробнее

Вес брутто	6.98
Транспортная упаковка: размер/кол-во	42*28*23.5/600
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	5
Номинальный ток, А	7
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

11

Код товара 132319

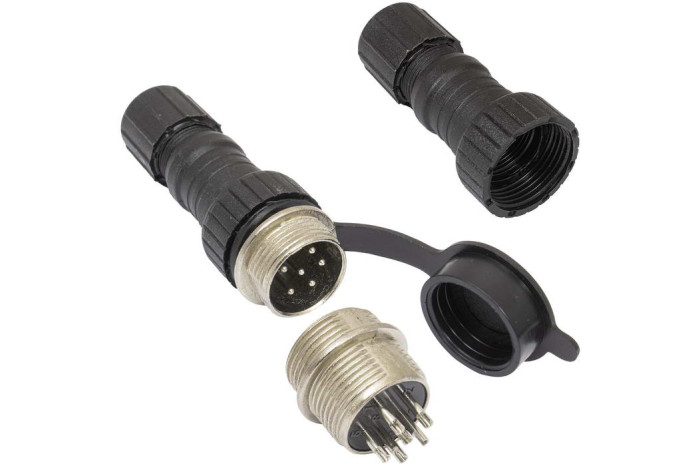

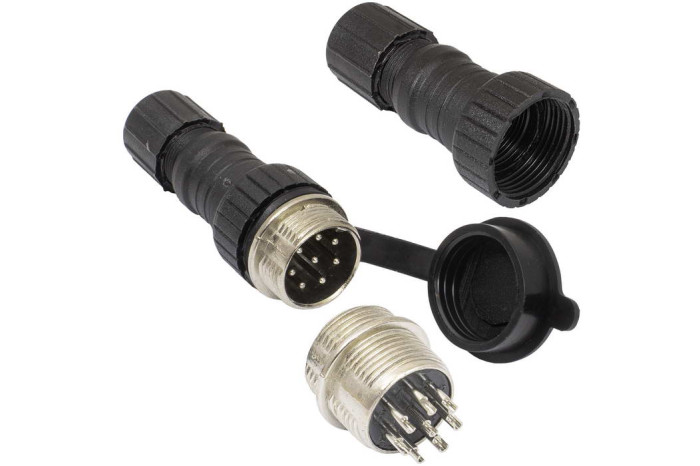

Разъём цилиндрический малогабаритный RUICHI GX16-P-6, 6 контактов

Артикул: GX16-P-6

Добавить в список Подробнее

Вес брутто	12.88
Транспортная упаковка: размер/кол-во	48*32*22.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	6
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

12

Код товара 132310

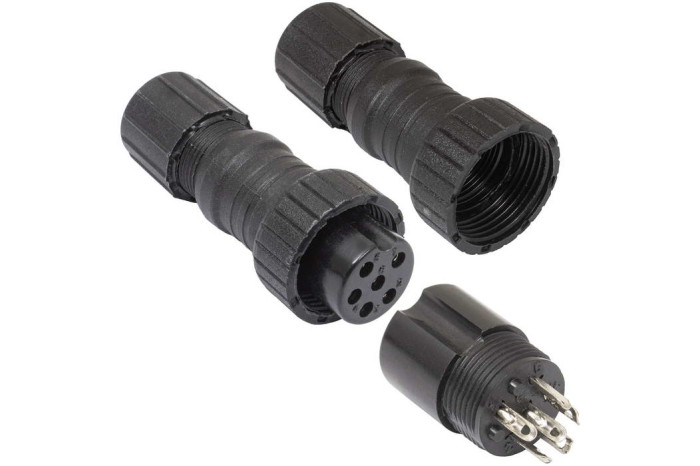

Разъём цилиндрический малогабаритный RUICHI GX16-P-6A, 6 контактов

Артикул: GX16-P-6A

Добавить в список Подробнее

Вес брутто	6.90
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	6
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

13

Код товара 132318

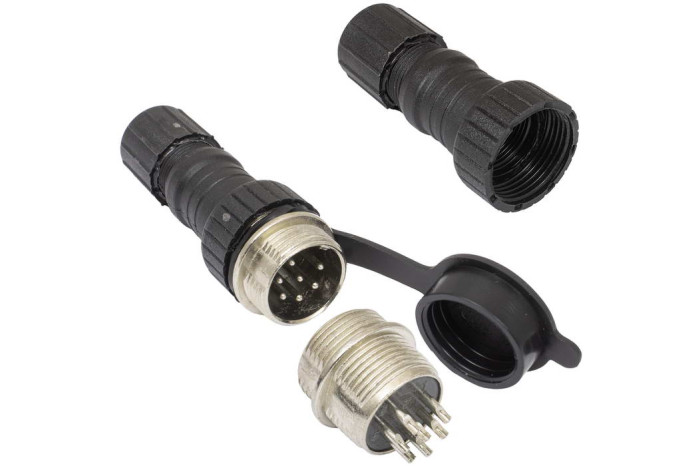

Разъём цилиндрический малогабаритный RUICHI GX16-P-7, 7 контактов

Артикул: GX16-P-7

Добавить в список Подробнее

Вес брутто	13.05
Транспортная упаковка: размер/кол-во	48*32*22.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	7
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

14

Код товара 132309

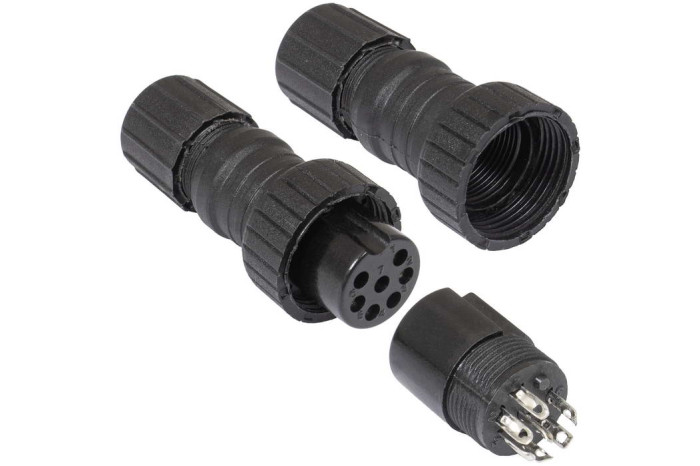

Разъём цилиндрический малогабаритный RUICHI GX16-P-7A, 7 контактов

Артикул: GX16-P-7A

Добавить в список Подробнее

Вес брутто	6.88
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	7
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

15

Код товара 132317

Разъём цилиндрический малогабаритный RUICHI GX16-P-8, 8 контактов

Артикул: GX16-P-8

Добавить в список Подробнее

Вес брутто	13.20
Транспортная упаковка: размер/кол-во	48*32*22.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	8
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

16

Код товара 132308

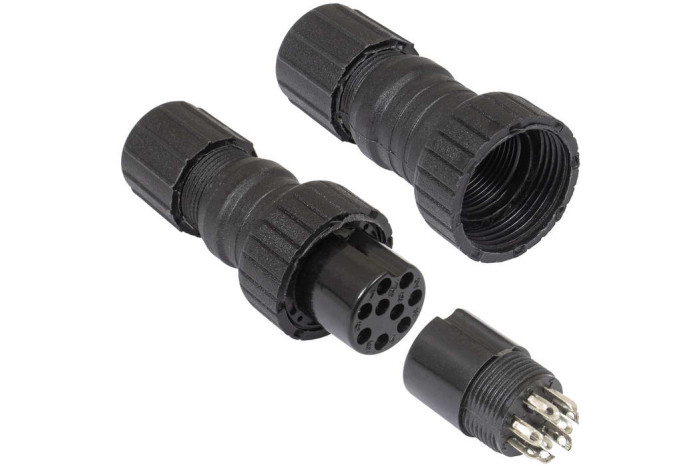

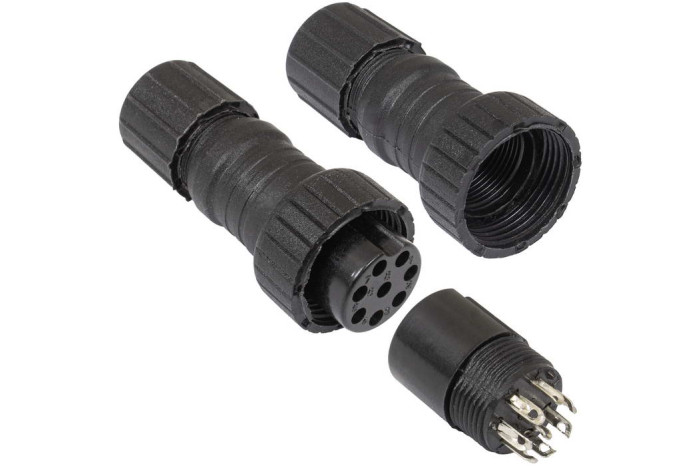

Разъём цилиндрический малогабаритный RUICHI GX16-P-8A, 8 контактов

Артикул: GX16-P-8A

Добавить в список Подробнее

Вес брутто	6.93
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	8
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

17

Код товара 132316

Разъём цилиндрический малогабаритный RUICHI GX16-P-9, 9 контактов

Артикул: GX16-P-9

Добавить в список Подробнее

Вес брутто	13.58
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	вилка
Тип	Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16-P
Резьба	M16x1,0
Количество контактов	9
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

18

Код товара 132307

Разъём цилиндрический малогабаритный RUICHI GX16-P-9A, 9 контактов

Артикул: GX16-P-9A

Добавить в список Подробнее

Вес брутто	6.93
Транспортная упаковка: размер/кол-во	42*28*23.5/400
Степень защиты	IP55
Исполнение разъема	кабельный
Тип разъёма	розетка
Тип	Разъем малогабаритный цилиндрический кабельный (розетка) серии GX16-P
Резьба	M16x1,0
Количество контактов	9
Номинальный ток, А	5
Диапазон рабочих температур, °C	-20…+80
Номинальное напряжение, В	150
Диаметр установочного отверстия, мм	16
Сопротивление изоляции, МОм, не менее	1000
Контактное сопротивление, мОм, не более	5

Смотреть

25.06.2025

Новинки каталога! Разъёмы для солнечных батарей RUICHI серии MC.

Разъёмы RUICHI серии MC являются стандартными соединительными элементами для ...

Подробнее

01.09.2025

Разъёмы серии SR12 от RUICHI — надёжное промышленное решение

Представляем вам разъёмы SR12 производства RUICHI - новую линейку промышленных эле...

Подробнее

09.11.2025

Новинки каталога: GX-разъёмы RUICHI на 7–10 контактов

Расширили продуктовую линейку и добавили в ассортимент разъёмы GX (7, 8, 9 и ...

Подробнее

04.02.2026

Разъёмы с байонетным соединением: надёжное подключение для промышленных решений

Расширили продуктовую линейку RUICHI и добавили в ассортимент герметичны...

Подробнее
