Герметичные разъемы DT и DTM
23.07.2026
Продуктовая линейка герметичных разъемов DT и DTM RUICHI пополнилась новыми позициями.
Новые серии разъемов DT и DTM представляют собой надежное решение для соединения провод-провод для работы в сложных условиях эксплуатации. Это герметичные соединители (IP68), выполненные из термопластика, которые могут работать в широком температурном диапазоне от -55⁰С до +125⁰С. Предназначены для работы в цепях до 48 В постоянного тока.

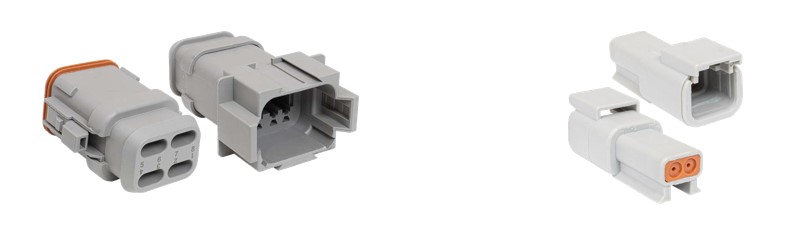

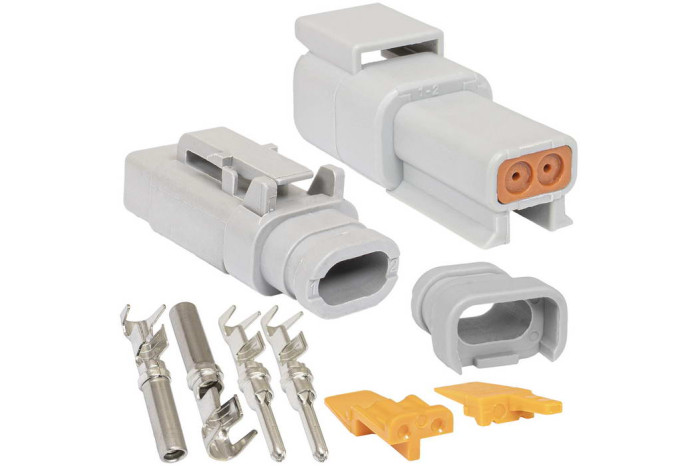

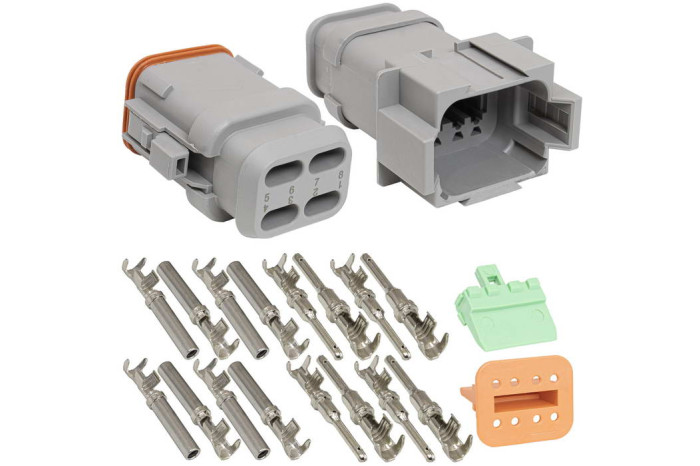

Рис. 1 Разъем серии DT на 8 контактов DT04-8P-E008 21/11 Рис. 2 Разъем серии DTM на 2 контакта DTM04-2P-E007 21/11
Характеристики и отличия серий DT и DTM
Серия DT имеет от 2 до 12 контактов на токи до 13 Ампер, сечение соединяемых проводов от 0,5 до 2,0 мм2. Подходит для силовых линий.
Серия DTM имеет от 2 до 12 контактов на токи до 7,5 Ампер и сечение соединяемых проводов от 0,35 до 2,0 мм2. В отличие от DT имеет более компактные габариты кожуха и больше предназначен для сигнальных цепей.
Рис. 3 Расположение контактов в разъемах серии DT и DTM
Разъемы DT и DTM предназначены для использования в любых приложениях, где требуется надежное соединение в условиях высокой влажности и широкого диапазона температур.
Состав комплекта
Обе серии разъемов поставляются комплектом «вилка – розетка». Также в комплект входят контакты, замки и адаптер-хвостовик (shrink boot adapter), который позволяет легко и надежно герметизировать провод с помощью термоусаживаемой трубки.

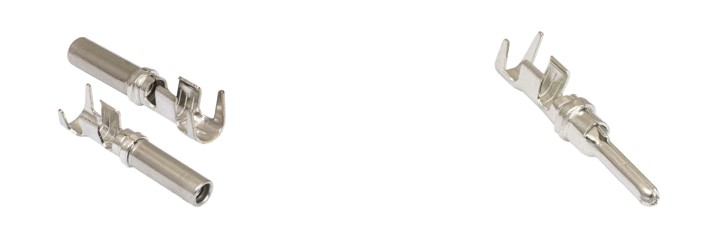

Рис. 4 Контакты разъемов DTM

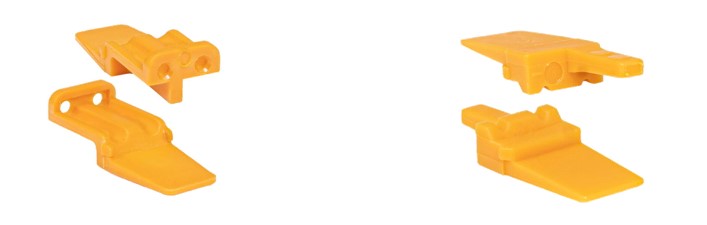

Рис. 5 Система замков комплекта DTM04-2P-E007 21/11
Рис. 6 Адаптер-хвостовик комплекта DTM04-2P-E007 21/11
Разъемы серий DT и DTM производства RUICHI – это недорогой и доступный способ получить надежное влагозащищенное соединение, способное работать в сложных климатических условиях.
№
Артикул
Наименование
Фото
Характеристики

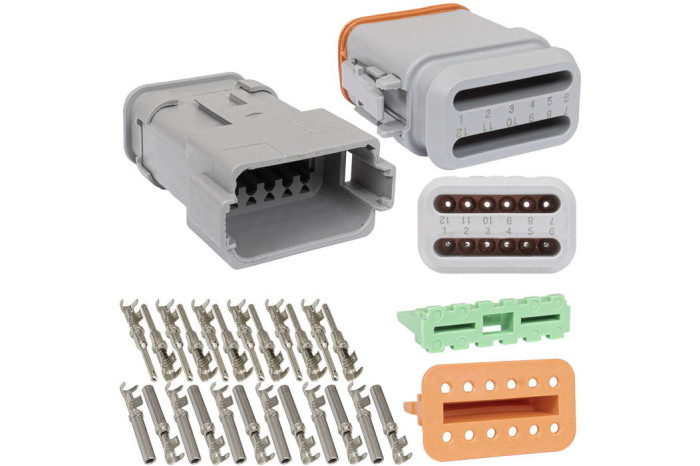

1
Артикул
131927
| Вес брутто | 57.50 |
| Транспортная упаковка: размер/кол-во | 36*37*32/200 |
| Степень защиты | IP68 |
| Тип | DT male+female |
| Максимальный ток, А | 13 |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-20AWG (0.5...2 мм²) |
| Сечение провода, мм2 | 0.5...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 12 |
2
Артикул
131931
| Вес брутто | 21.30 |
| Транспортная упаковка: размер/кол-во | 40*40*40/200 |
| Степень защиты | IP68 |
| Тип | DT male+female |
| Максимальный ток, А | 13 |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-20AWG (0.5...2 мм²) |
| Сечение провода, мм2 | 0.5...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 3 |

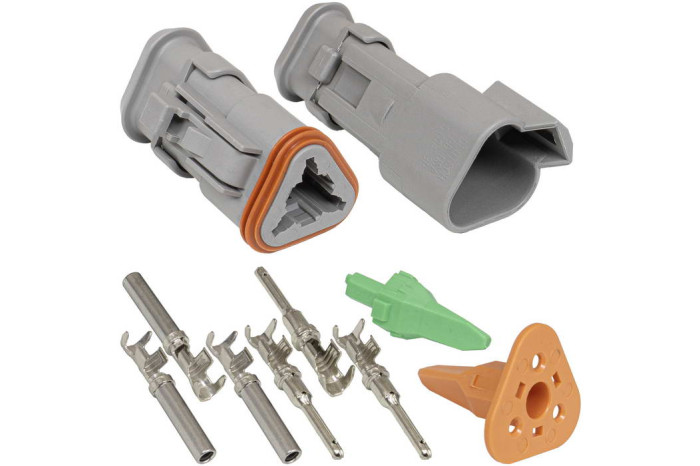

3
Артикул
131930
| Вес брутто | 25.65 |
| Транспортная упаковка: размер/кол-во | 37*32*29/200 |
| Степень защиты | IP68 |
| Тип | DT male+female |
| Максимальный ток, А | 13 |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-20AWG (0.5...2 мм²) |
| Сечение провода, мм2 | 0.5...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 4 |

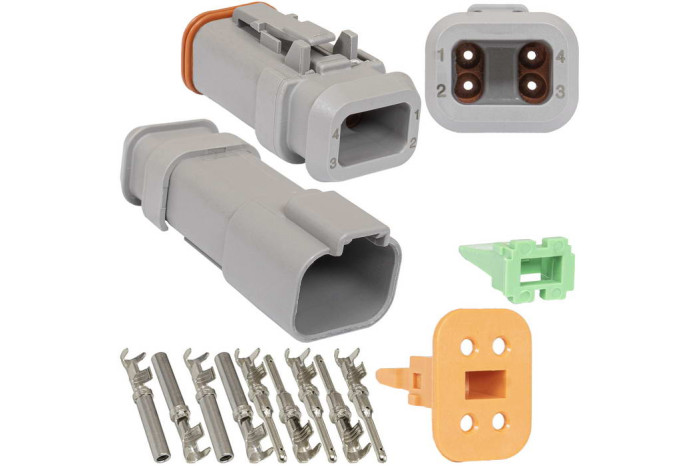

4
Артикул
131929
| Вес брутто | 33.50 |
| Транспортная упаковка: размер/кол-во | 40*40*40/200 |
| Степень защиты | IP68 |
| Тип | DT male+female |
| Максимальный ток, А | 13 |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-20AWG (0.5...2 мм²) |
| Сечение провода, мм2 | 0.5...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 6 |
5
Артикул
131928
| Вес брутто | 48.50 |
| Транспортная упаковка: размер/кол-во | 40*40*40/200 |
| Степень защиты | IP68 |
| Тип | DT male+female |
| Максимальный ток, А | 13 |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-20AWG (0.5...2 мм²) |
| Сечение провода, мм2 | 0.5...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 8 |
6
Артикул
131926
| Вес брутто | 15.70 |
| Транспортная упаковка: размер/кол-во | 42*40*32/200 |
| Номинальный ток | 7.5 |
| Степень защиты | IP68 |
| Тип | DTM male+female |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-22AWG (0.35...2 мм²) |
| Сечение провода, мм2 | 0.35...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 2 |

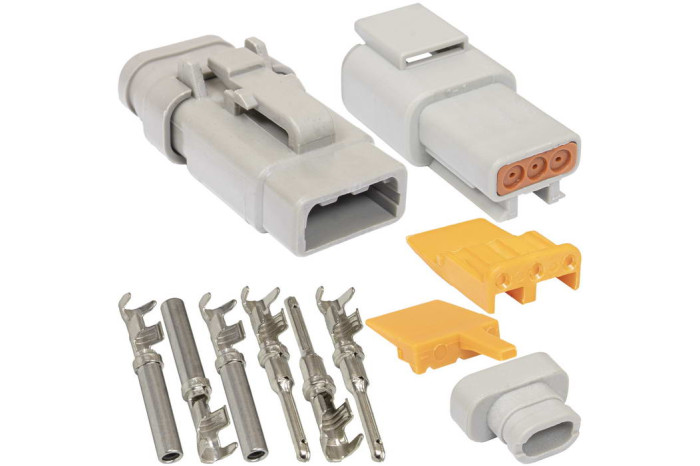

7
Артикул
131925
| Вес брутто | 13.20 |
| Транспортная упаковка: размер/кол-во | 42*40*32/200 |
| Номинальный ток | 7.5 |
| Степень защиты | IP68 |
| Тип | DTM male+female |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-22AWG (0.35...2 мм²) |
| Сечение провода, мм2 | 0.35...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 3 |

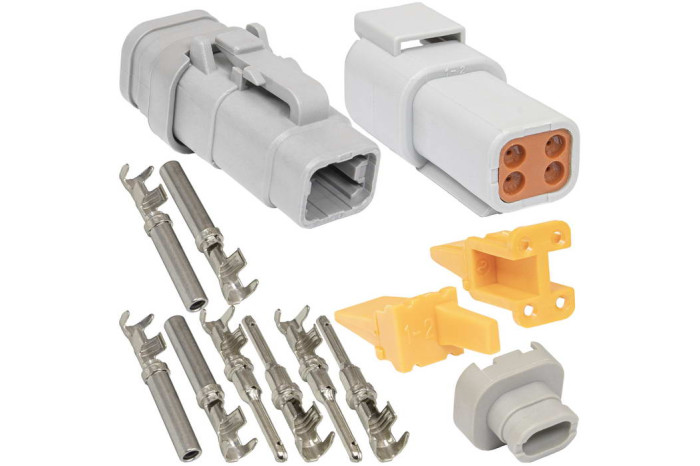

8
Артикул
131924
| Вес брутто | 17.35 |
| Транспортная упаковка: размер/кол-во | 42*40*32/200 |
| Номинальный ток | 7.5 |
| Степень защиты | IP68 |
| Тип | DTM male+female |
| Номинальное напряжение | 12...48 |
| Диаметр (сечение) проводника | 14-22AWG (0.35...2 мм²) |
| Сечение провода, мм2 | 0.35...2 |
| Диапазон рабочих температур | -55...+125 |
| Цвет | серый |
| Материал корпуса | PA66 |
| Количество контактов | 4 |
