Электромагнитное реле RUICHI T78 (T74) 5VDC 10A, монтаж DIP
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Сопротивление катушки, Ом | 42 (600 мВт) |
| Диапазон рабочих температур, °C | -40 …+85 |
| Контактное сопротивление, мОм, не более | 100 (при Udc=6В; I=1A) мОм |
| Вес брутто | 5.70 |
| Транспортная упаковка: размер/кол-во | 34*28*16/2000 |
| Мощность | катушки 600/ 800 мВт |
| Тип | Реле электромагнитное серии T78 |
| Схема переключения | SPDT; form C: NO-NC |
| Стандарт | безопасности - UL TUV CE CQC |
| Количество циклов коммутации (электро), не менее | 100000 |

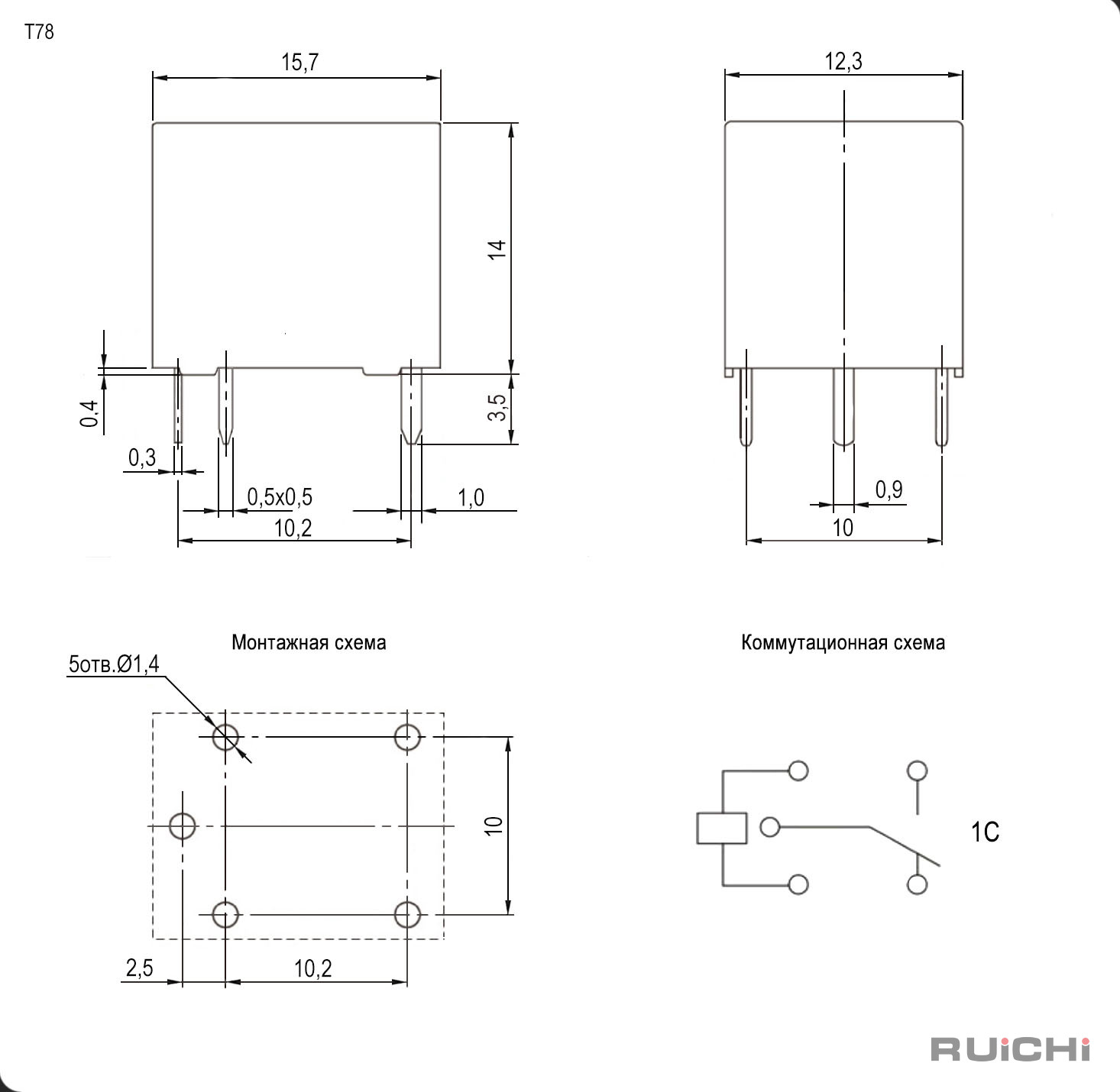

| Высота, мм | корпус: 14 |
| Ширина, мм | 12,3 |
| Номинальный ток, А | переключения - 10 |
| Глубина, мм | 15,7 |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Коммутируемое напряжение, В | 120 AC/ 16 DC |
| Диэлектрическая прочность, В | между откр. контактами и катушкой - 500 VAC 1мин. |
| Номинальное напряжение катушки, В | 5 DC (Uмакс.=6,5) |
| Напряжение срабатывания, В | 3,75 (макс.) |
| Напряжение отпускания, В | 0,5 |
| Время, мс | срабатывания - 10/ отпускания - 5 |
Артикул:
T78 (T74) 5VDC 10A
Код товара: 80213
