Электромагнитное реле RUICHI 33F 12VDC 5A, SPDT

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

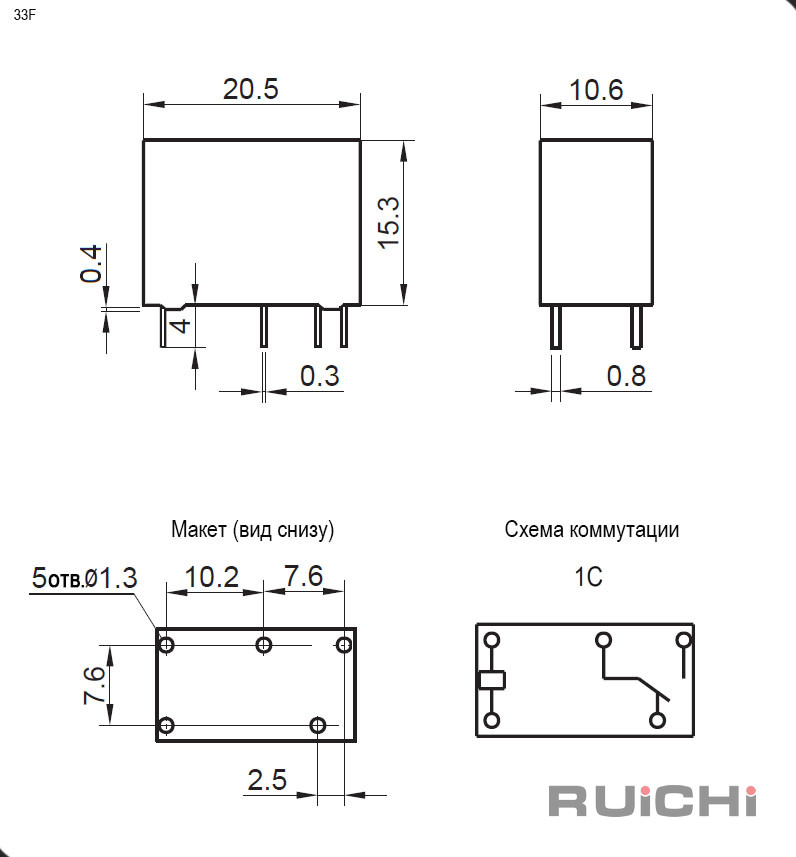

Схема
Где купить

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Сопротивление катушки, Ом	320 ± 10 (0,45 Вт)
Диапазон рабочих температур, °C	-40…+70
Максимальный ток, А	переключения - 5
Контактное сопротивление, мОм, не более	100 (для 1A/ 24 VDC) мОм
Вес брутто	7.55
Транспортная упаковка: размер/кол-во	342816/1000
Схема переключения	NO - NC; SPDT - 5pin ; form 1C
Класс защиты	IP67 °С
Количество циклов коммутации (электро), не менее	100000
Высота, мм	15,3 (корпус)
Ширина, мм	10,6
Глубина, мм	20,5
Вес, г	7
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)
Коммутируемое напряжение, В	125; 250 VAC/ 30 VDC
Диэлектрическая прочность, В	между откр. контактами - 1000 VAC 1мин.
Номинальное напряжение катушки, В	(DC) - 12 (Umax = 15,6) В
Время, мс	срабатывания - 8/ переключения - 5
