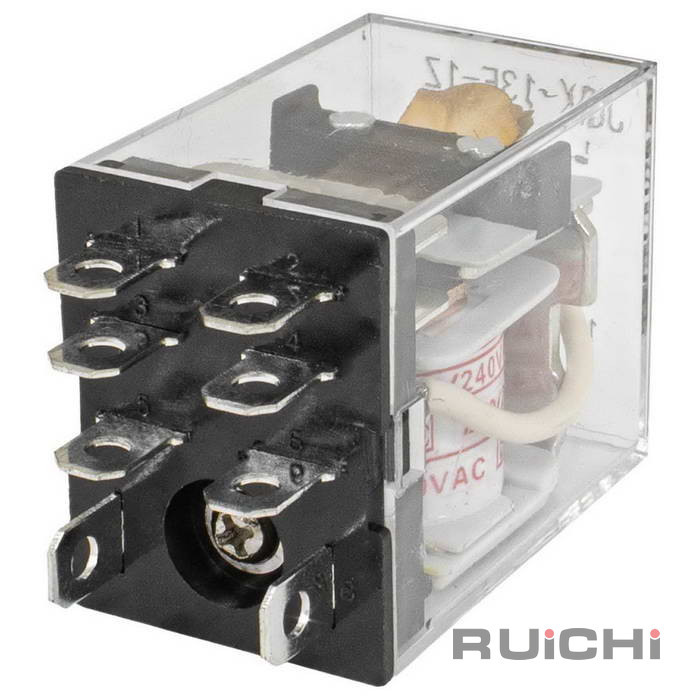

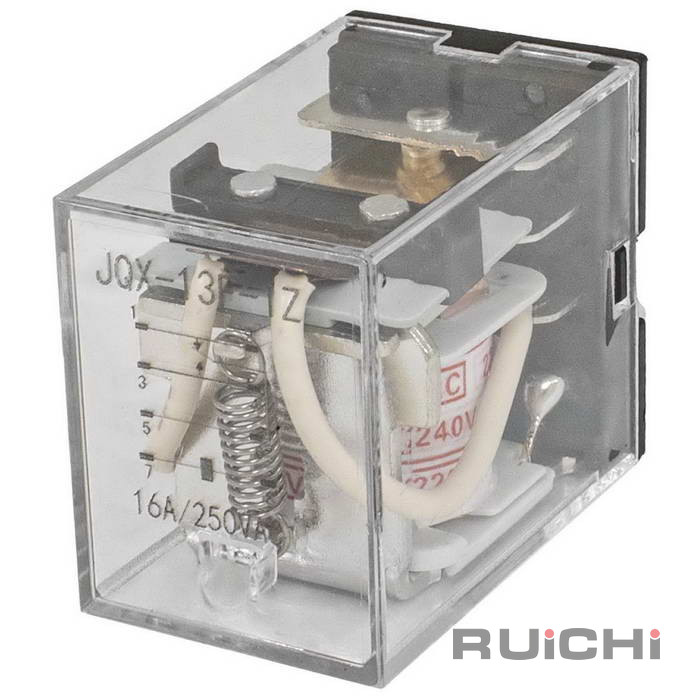

Электромагнитное реле RUICHI 13F-1 (JQX-13F1) 240VAC 10A, DPDT

Электромагнитное реле RUICHI 13F-1 (JQX-13F1) 240VAC 10A, DPDT

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики
Схема
Где купить

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Сопротивление катушки, Ом	14400
Диапазон рабочих температур, °C	-40 …+70 °С
Максимальный ток, А	переключения - 20
Контактное сопротивление, мОм, не более	100 мОм
Вес брутто	33.08
Транспортная упаковка: размер/кол-во	4430.536/600
Мощность	катушки - 1,2 (АС) ВА
Марка колодки для реле	подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2
Схема переключения	SPDT
Количество циклов коммутации (электро), не менее	100000
Высота, мм	41,5
Ширина, мм	21,5
Глубина, мм	28
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В	250 VAC/ 30 VDC
Диэлектрическая прочность, В	между откр. контактами и корпусом - 1500 VAC 1мин.
Номинальное напряжение катушки, В	240 (AC)
Напряжение срабатывания, В	192
Напряжение отпускания, В	72
Время, мс	срабатывания/ переключения - 25

Артикул: 13F-1 (JQX-13F1) 240VAC 10A

Код товара: 59131

Рекомендуемая розничная цена: 238.15 руб.
