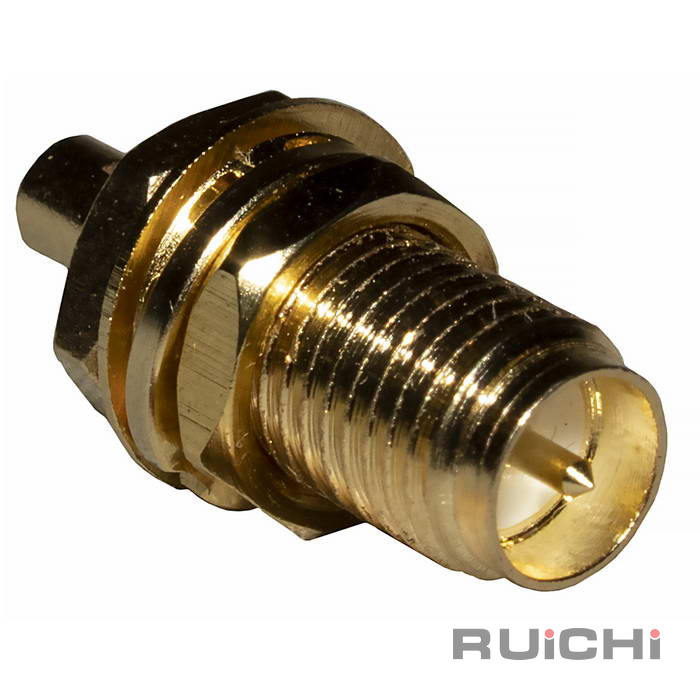

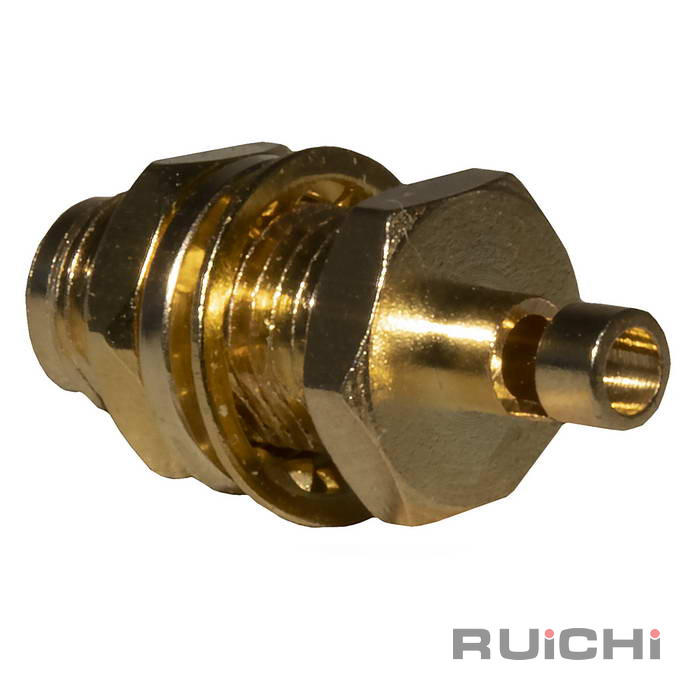

Высокочастотный разъём RUICHI RP-SMA-C178J
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы. По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Тип разъёма | Разъем высокочастотный серии SMA (вилка) |
| Тип кабеля | RG178 |
| Диапазон рабочих частот, ГГц | до 6 |
| Волновое сопротивление, Ом | 50 |
| Контактное сопротивление, мОм, не более | ц.к./ б.к. - не более 3/ 2 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Диэлектрическая прочность, В | 1000 |
| Материал контакта | центральный контакт - позолоченная латунь (HPb59-1); корпус - никелированная латунь (HPb-59-1) |
| Материал изолятора | PTFE |
| Диаметр кабеля, мм | 1,78 |
| Диапазон рабочих температур, °C | -55…+155 |
| Способ монтажа | на панель/ кабельная сторона - под пайку |
| Количество соединений/ разъединений, циклов, не менее | 500 |

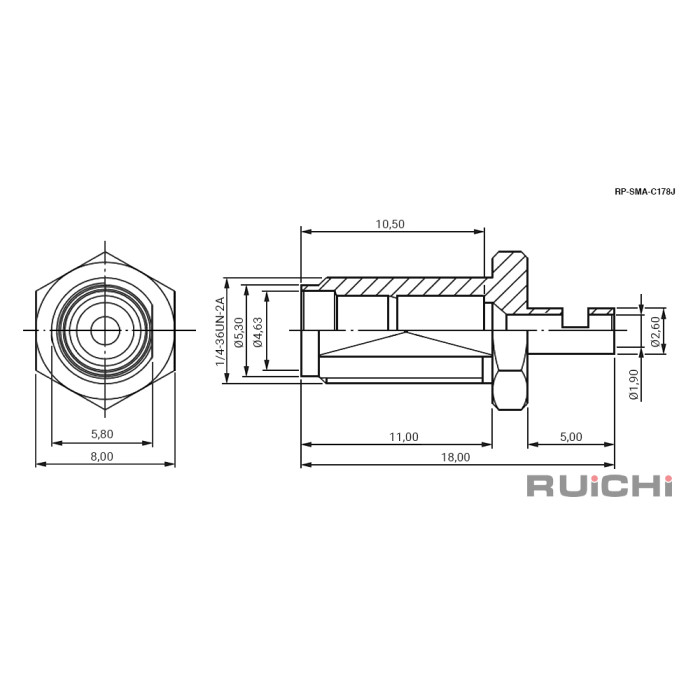

| Резьба | 1/4-36UNS-2А |
| Размер установочного отверстия, мм | Ф6,5 |
| Ширина, мм | 8,0 |
| Глубина, мм | 18,0 |
| Вес брутто | 3.00 |
| Транспортная упаковка: размер/кол-во | 42*28*18.5/700 |
Артикул:
RP-SMA-C178J
Код товара: 113031
Рекомендованная розничная цена: 39.76 руб.
* Рекомендованная розничная цена (РРЦ) — это цена, по которой производитель рекомендует ритейлерам продавать продукт конечным розничным потребителям в онлайн- и офлайн-магазинах, а также маркетплейсах. Т.е. это оптимальная стоимость продукции в розничной продаже. Данную цену производитель предлагает своим партнёрам — чаще всего как рекомендацию.
