Разъём высокочастотный RUICHI SMB-P, вилка на плату под пайку

Разъём высокочастотный RUICHI SMB-P, вилка на плату под пайку

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

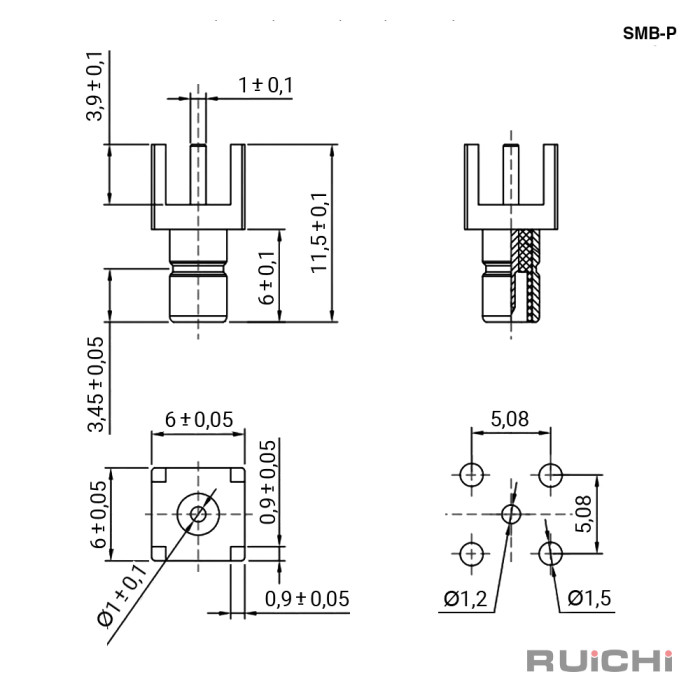

Схема
Где купить

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Тип разъёма	SMB-P (вилка)
Диапазон рабочих частот, ГГц	0...3
Волновое сопротивление, Ом	50
Коэффициент стоячей волны	1,25
Сопротивление изоляции, МОм, не менее	1000
Материал корпуса	латунь с позолотой
Материал контакта	латунь с позолотой
Материал изолятора	политетрафторэтилен
Диапазон рабочих температур, °C	-40...+155
Способ монтажа	на плату
Количество соединений/ разъединений, циклов, не менее	500
Вес брутто	1.28
Транспортная упаковка: размер/кол-во	422818.5/1000
