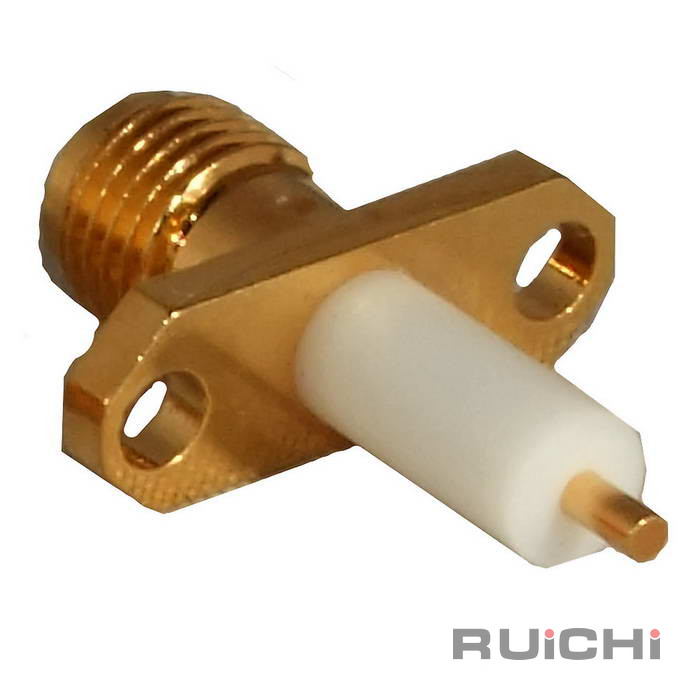

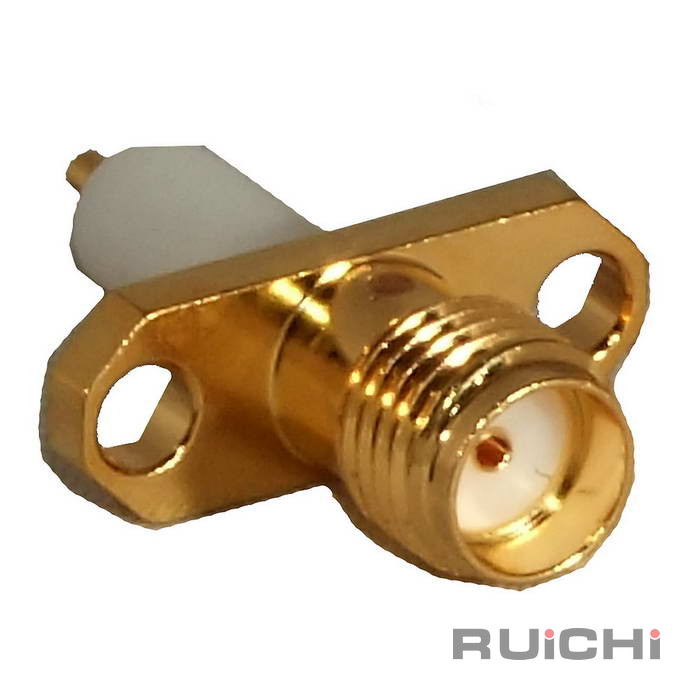

Разъём высокочастотный RUICHI S-2452-12, под пайку
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Тип разъёма | Разъем высокочастотный серии SMA с фланцем, розетка (F) |
| Диапазон рабочих частот, ГГц | до 18 |
| Волновое сопротивление, Ом | 50 |
| Коэффициент стоячей волны | КСВН 1.25:1 |
| Контактное сопротивление, мОм, не более | центральный контакт - 3; контакт корпуса - 2 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Диэлектрическая прочность, В | 1000 |
| Материал корпуса | никелированная латунь |
| Материал контакта | центральный контакт - сплав меди с золотым покрытием |
| Материал изолятора | тефлон |
| Диапазон рабочих температур, °C | -45…+85 |
| Способ монтажа | фланцевое крепление на панель/ центральный контакт - пайка |
| Диаметр корпуса, мм | 12.2 |
| Размер установочного отверстия, мм | Ф4,2 + 2 крепежных отверстия |
| Высота, мм | 16 |
| Ширина, мм | 5,7 |
| Глубина, мм | 20,6 |
| Вес брутто | 2.65 |
| Транспортная упаковка: размер/кол-во | 28.5*21*123.5/2000 |
Артикул:
S-2452-12
Код товара: 110125
