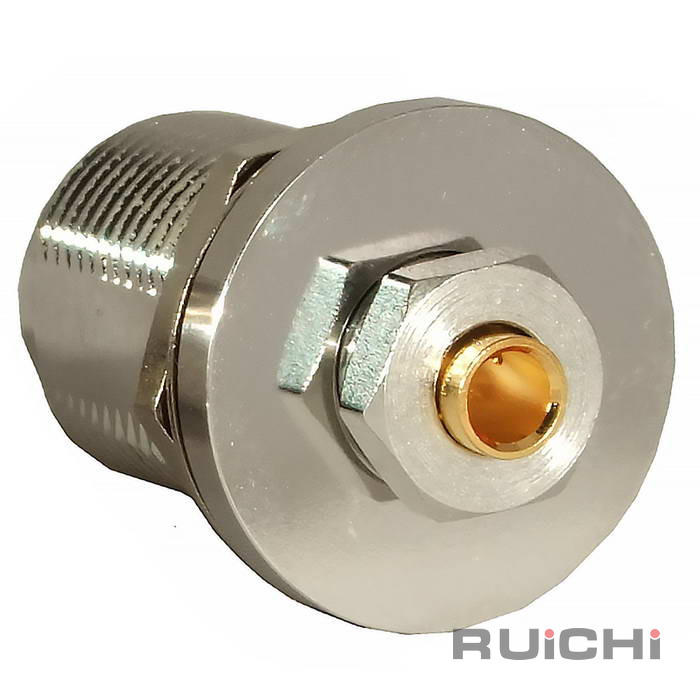

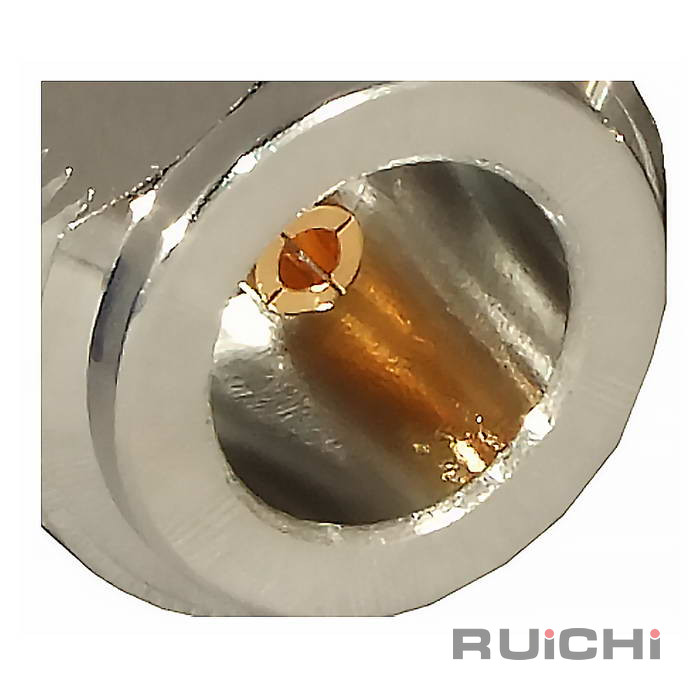

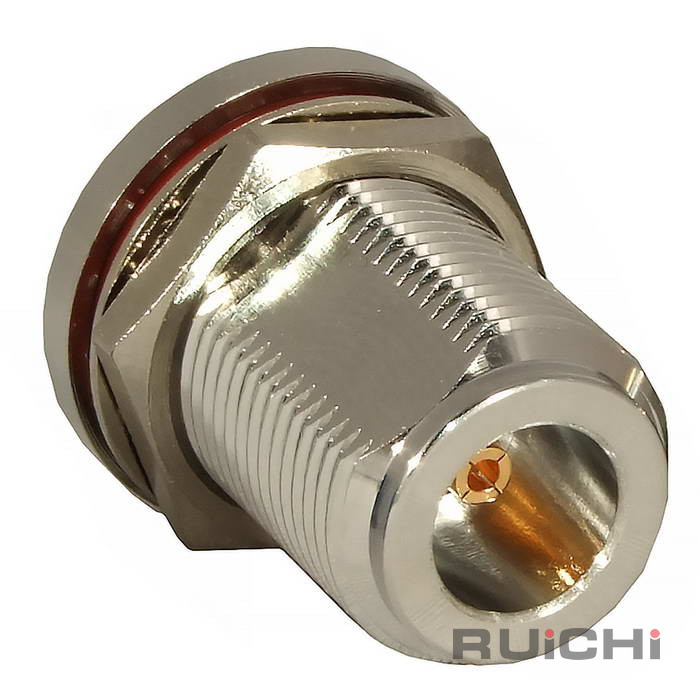

Разъём высокочастотный RUICHI N-F137R, обжимной

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики
Схема
Документация
Где купить

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Тип разъёма	Разъем высокочастотный серии N, розетка (F)
Тип кабеля	RG402; SF-141
Диапазон рабочих частот, ГГц	до 18
Волновое сопротивление, Ом	50
Коэффициент стоячей волны	КСВн - 1,30/ до 18 ГГц
Материал корпуса	латунь

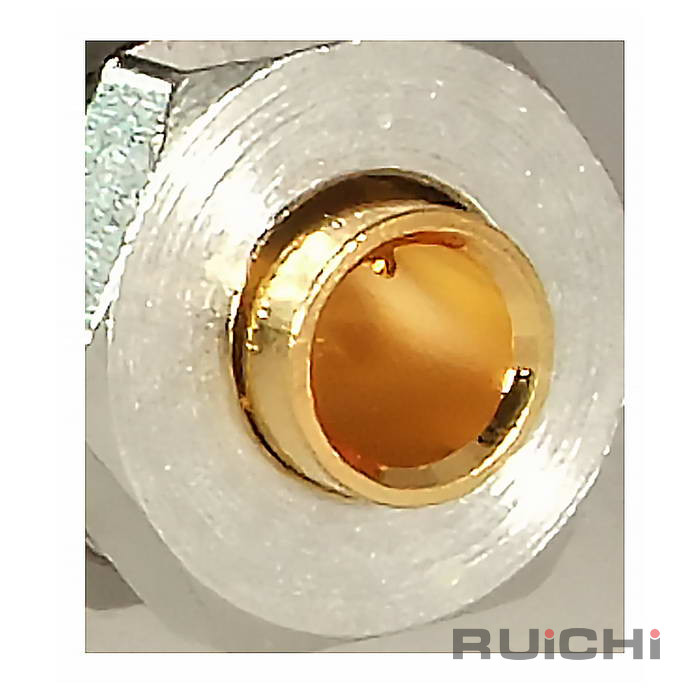

Материал контакта	центральный контакт - бронза с золотым покрытием
Материал изолятора	тефлон
Диапазон рабочих температур, °C	-45…+85
Способ монтажа	на панель, корпус - клемма "О"-типа, центральный контакт - пайка под жилу Ф3,6 мм (max)
Диаметр корпуса, мм	20,6
Размер установочного отверстия, мм	Ф16 (min), профиль под 2-ю фаску (см. Приложение)
Глубина, мм	29,9
Вес брутто	41.70
Транспортная упаковка: размер/кол-во	362316/200

Даташит (скачать)

Артикул: N-F137R

Код товара: 110121

Рекомендуемая розничная цена: 408.02 руб.
