Разъём высокочастотный RUICHI N-BJ, крепление под 4 винта

Разъём высокочастотный RUICHI N-BJ, крепление под 4 винта

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

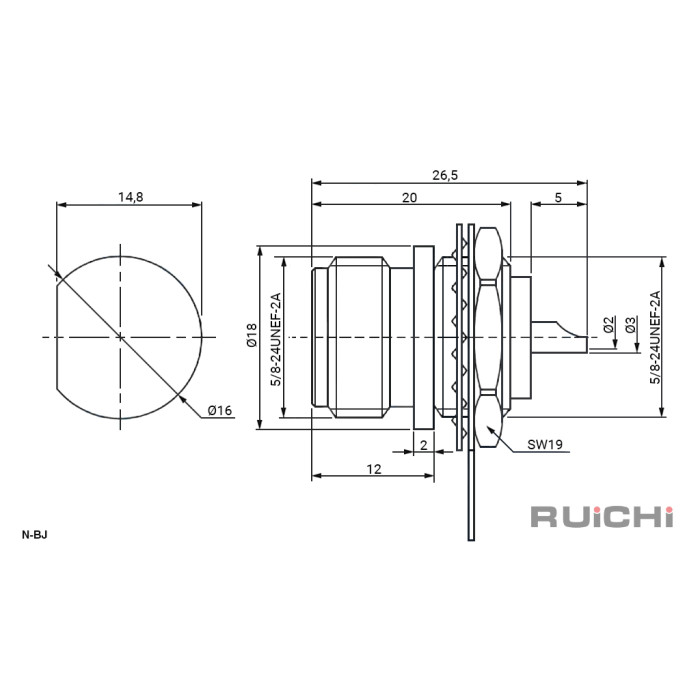

Схема
Документация
Где купить

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Тип разъёма	Гнездо (jack) N-типа с гайкой, монтаж на панель
Диапазон рабочих частот, ГГц	до 11
Волновое сопротивление, Ом	50
Коэффициент стоячей волны	по напряжения (VSWR) - не более 1,3
Контактное сопротивление, мОм, не более	центральный контакт - 1; контакт корпуса - 0,2
Сопротивление изоляции, МОм, не менее	5000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В	1500 (50 Гц, 1 мин.)
Материал корпуса	никелированная латунь
Диапазон рабочих температур, °C	-65 …+165
Вес брутто	20.64
Транспортная упаковка: размер/кол-во	422823.5/500

Даташит (скачать)

Артикул: N-BJ

Код товара: 70327

Рекомендованная розничная цена: 161.90 руб.
