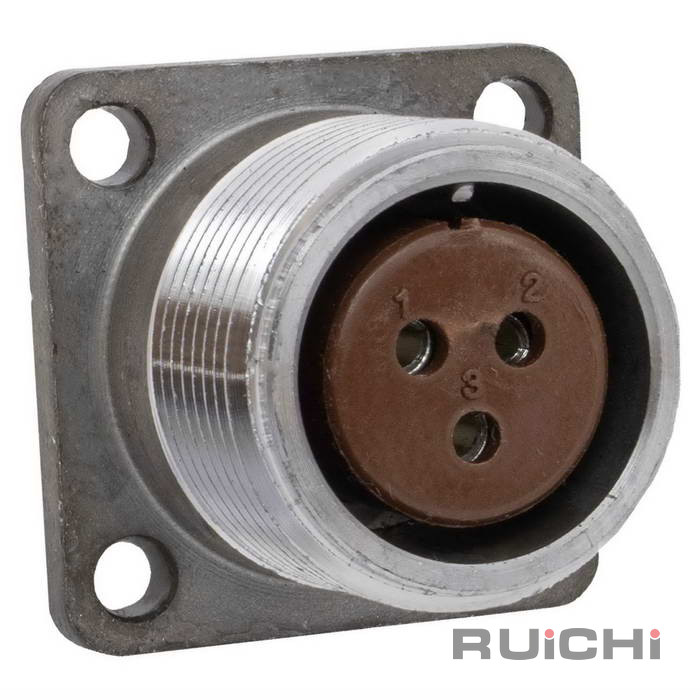

Разъём ШР20П3ЭГ7 РОЗ., 3 контакта

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

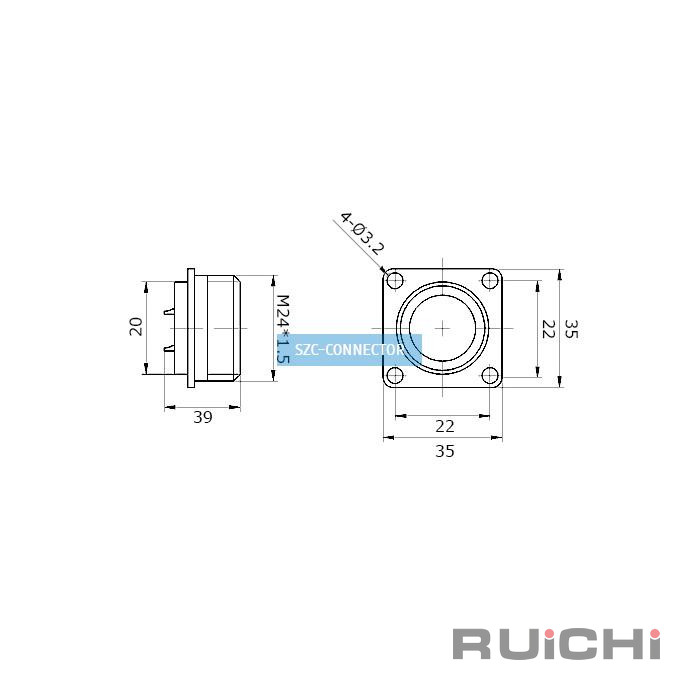

Схема
Документация
Где купить

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Тип разъёма	Розетка блочная фланцевая
Условный размер корпуса	20
Количество контактов	3
Материал контакта	медь
Диаметр контакта, мм	2,5
Покрытие контакта	серебрение
Диапазон частот, МГц	до 5
Максимальный ток на контакт, А	35
Максимальное напряжение, В	850
Контактное сопротивление, мОм, не более	1,0
Диапазон рабочих температур, °C	-60...+60
Вес брутто	30.08
Транспортная упаковка: размер/кол-во	363518/200
