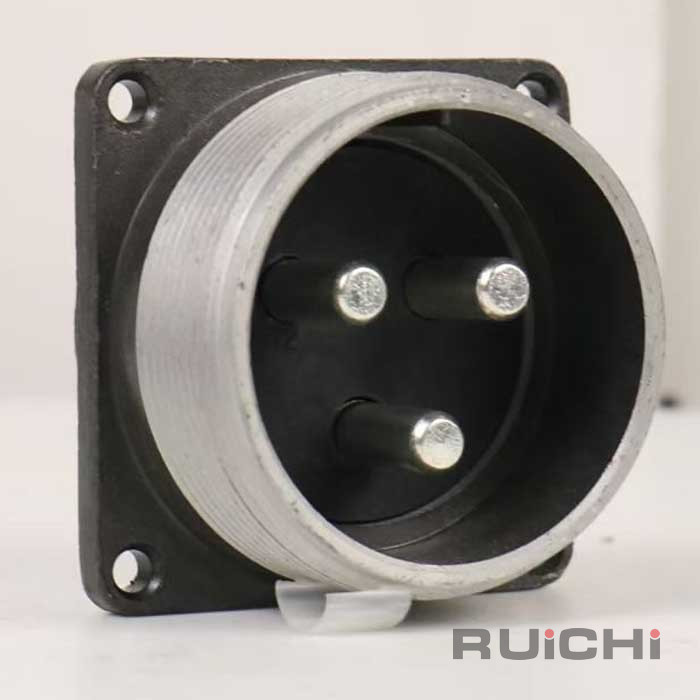

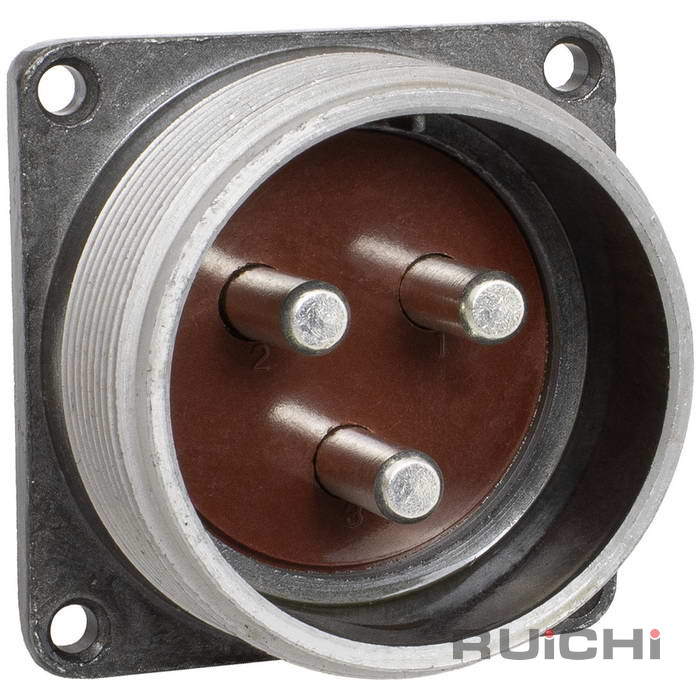

Разъём RUICHI ШР40П3ЭШ9 ВИЛ. блочная вилка на 3 контакта
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
| Тип разъёма | Вилка блочная фланцевая серии ШР40 |
| Условный размер корпуса | 40 |
| Количество контактов | 3 |
| Материал контакта | медь |
| Диаметр контакта, мм | 5,5 |
| Покрытие контакта | серебрение |
| Диапазон частот, МГц | до 5 |
| Максимальный ток на контакт, А | 100 |
| Номинальное напряжение, В | 400 |
| Контактное сопротивление, мОм, не более | 0,3 |
| Сопротивление изоляции, МОм, не менее | 500 |
| Диэлектрическая прочность, В | 1500 |
| Количество циклов коммутации, не менее | 500 |
| Относительная влажность, % | 93 (при Тос=40 С) |
| Диапазон рабочих температур, °C | -55...+70 |
| Вес брутто | 91.67 |
| Транспортная упаковка: размер/кол-во | 44.5*30*36/300 |
Артикул:
ШР40П3ЭШ9 ВИЛ.
Код товара: 130791
