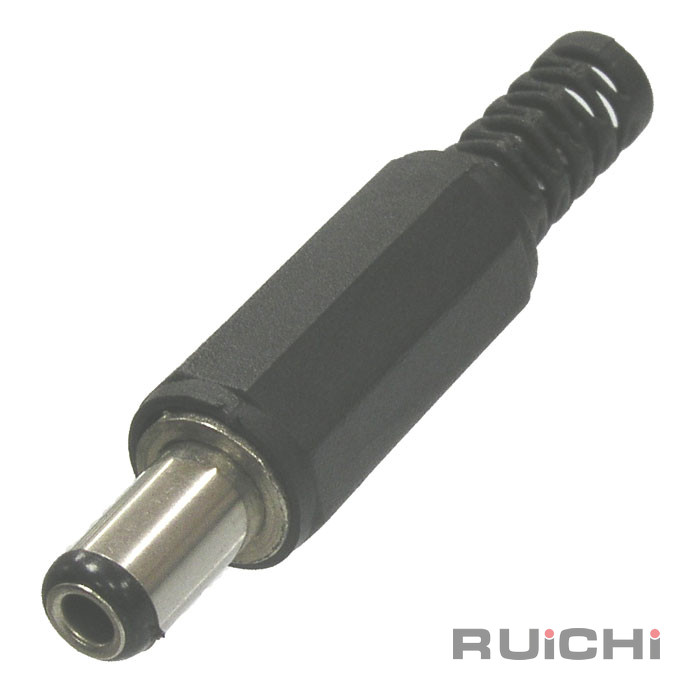

Разъём питания штырьковый SZC-0028a/5.5*2.1, на кабель

Разъём питания штырьковый SZC-0028a/5.5*2.1, на кабель

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики
Схема
Где купить

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Вес брутто	1.97
Транспортная упаковка: размер/кол-во	422818.5/2000
Высота	9,2 (9,3) мм
Длина	контактной части (с изолятором) - 9,0* мм
Глубина	45 (46) мм
Тип	Разъем питания штырьковый (F - кабельная сторона)
Характеристика	диаметр контакта - внешний/ внутренний - 5,5/ 2,1 мм
Материал корпуса	PA66 UL94V-0
Количество циклов коммутации (электро), не менее	5000
Диапазон рабочих температур, °C	-20…+70
Номинальное напряжение, В	30 (DC)
Максимальный ток, А	0,3
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более	30
Диэлектрическая прочность, В	500 (50 Гц, 1 мин.)
