Разъём питания штырьковый SZC-0027a/5.5*2.1 мм, 2А

Разъём питания штырьковый SZC-0027a/5.5*2.1 мм, 2А

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

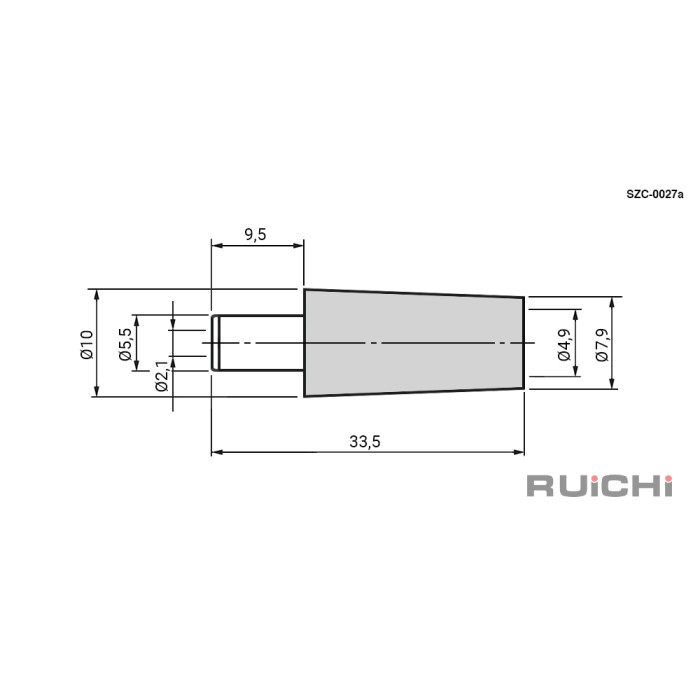

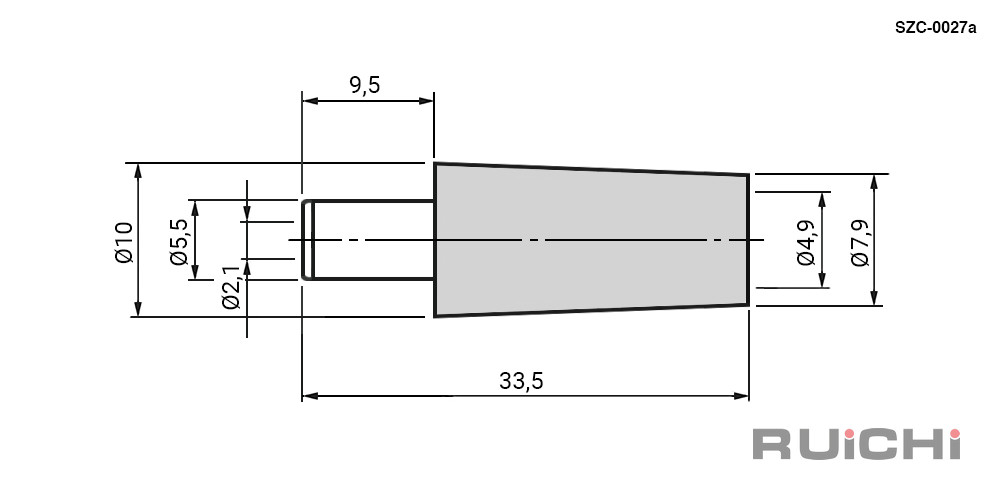

Схема
Где купить

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Вес брутто	1.90
Транспортная упаковка: размер/кол-во	483222.5/5000
Длина	контактной части (с изолятором) l - 9,5 мм
Глубина	24 (изолятор); 33,5 (полная) мм
Тип	Разъем питания штырьковый (F - кабельная сторона)
Характеристика	диаметр контакта - внешний (D1)/ внутренний (d1) - 5,5/ 2,1 мм
Материал корпуса	PA66 UL94V-0
Количество циклов коммутации (электро), не менее	5000
Диаметр корпуса, мм	10; (D2-7,9/ d2 - 4,9)
Диапазон рабочих температур, °C	-30…+70
Номинальное напряжение, В	20 (DC)
Максимальный ток, А	2
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более	30
Диэлектрическая прочность, В	500 (50 Гц, 1 мин.)
