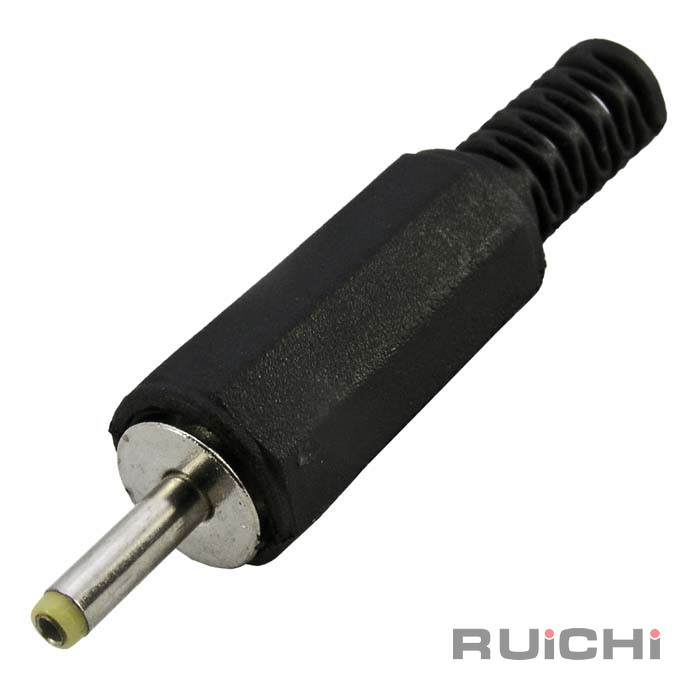

Разъём питания штырьковый SZC-0026a/2.5*0.7 мм, на кабель
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Вес брутто | 1.87 |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/3000 |
| Длина | контактной части (с изолятором) - 9,5 мм |
| Ширина | по изолятору - 9,1 мм |
| Глубина | 35 (изолятор); 46* (полная) мм |
| Тип | Разъем питания штырьковый (F - кабельная сторона) |
| Характеристика | диаметр контакта - внешний/ внутренний - 2,5/ 0,7 мм |
| Материал корпуса | PA66 UL94V-0 |
| Количество циклов коммутации (электро), не менее | 5000 |
| Диапазон рабочих температур, °C | -30…+70 |
| Номинальное напряжение, В | 20 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Контактное сопротивление, мОм, не более | 30 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
Артикул:
SZC-0026a / 2.5*0.7 mm
Код товара: 107458
