Разъём питания штырьковый SZC-0025c/3.5*1.4 мм, 2А

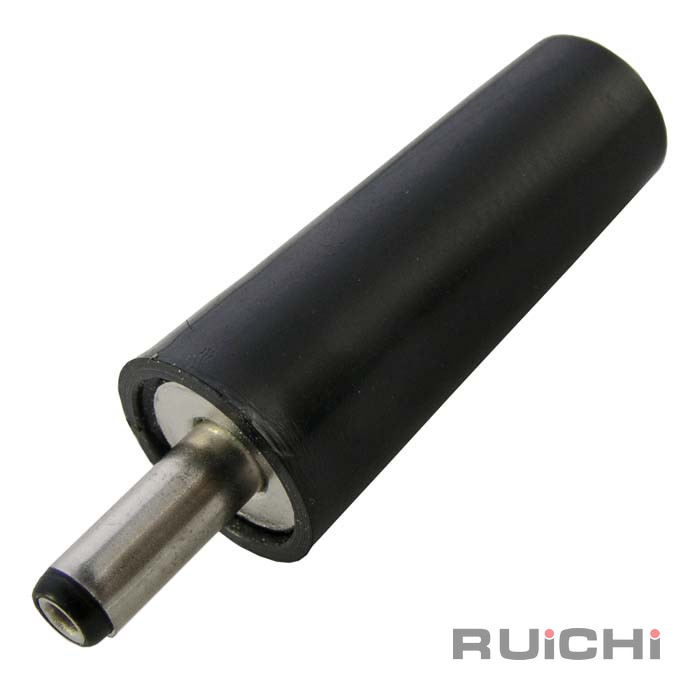

Разъём питания штырьковый SZC-0025c/3.5*1.4 мм, 2А

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

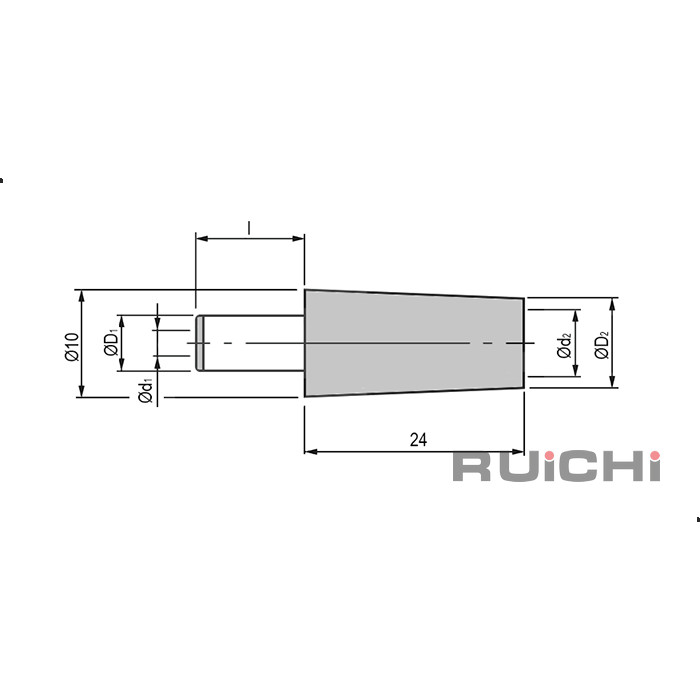

Схема
Где купить

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Вес брутто	2.03
Транспортная упаковка: размер/кол-во	422818.5/3000
Длина	контактной части (с изолятором) - 8,5 мм
Глубина	24 (изолятор); 32,5 (полная) мм
Тип	Разъем питания штырьковый (F - кабельная сторона)
Характеристика	диаметр контакта - внешний (D1)/ внутренний (d1) - 3,5/ 1,4 мм
Материал корпуса	PA66 UL94V-0
Количество циклов коммутации (электро), не менее	5000
Диаметр корпуса, мм	10; (D2-7,9/ d2 - 4,9)
Диапазон рабочих температур, °C	-30…+70
Номинальное напряжение, В	20 (DC)
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более	30
Диэлектрическая прочность, В	500 (50 Гц, 1 мин.)
