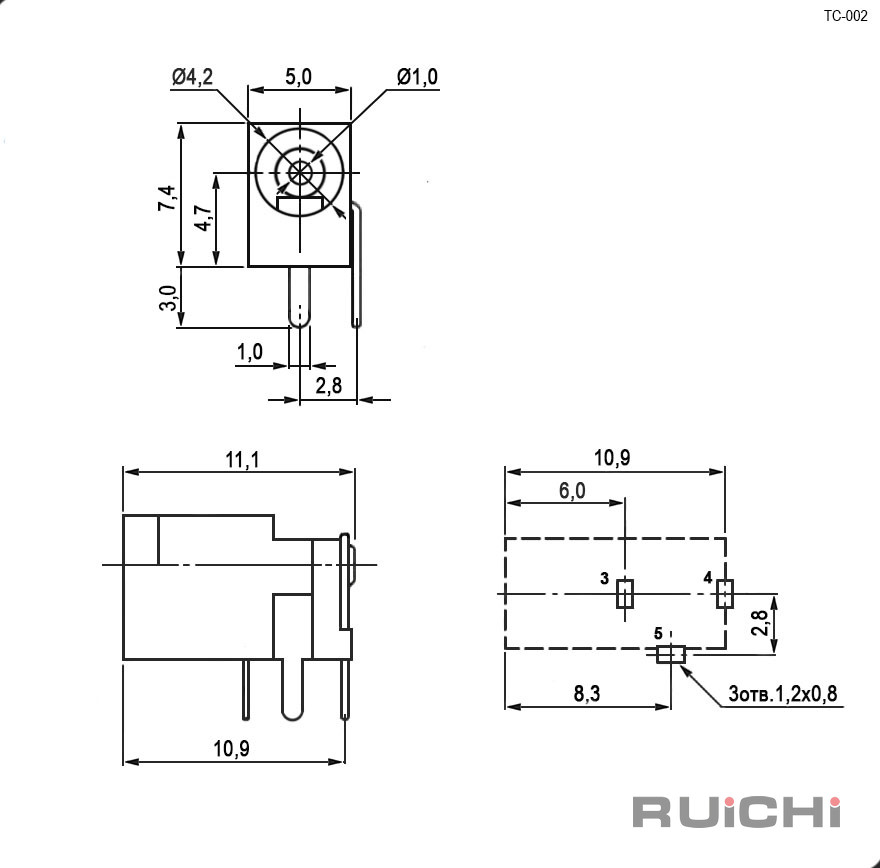

Разъём питания штырьковый TC-002 1.0 мм, монтаж на плату
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
| Вес брутто | 0.61 |
| Транспортная упаковка: размер/кол-во | 37*33*25/10000 |
| Высота | 7,4 (корпус) мм |
| Ширина | 5 мм |
| Глубина | 11,1 мм |
| Тип | Разъем штырьковый низковольтный - вилка, монтаж на плату |
| Характеристика | Ф центрального контакта -1,0 мм; Ф гнезда 4,2 мм |
| Количество циклов коммутации (электро), не менее | 5000 |
| Номинальный ток, А | 0,5 |
| Диапазон рабочих температур, °C | -20 …+70 |
| Номинальное напряжение, В | 30 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 |
| Контактное сопротивление, мОм, не более | 50 |
| Диэлектрическая прочность, В | 500 (50 Гц, 1 мин.) |
Артикул:
TC-002 1.0mm
Код товара: 107304
