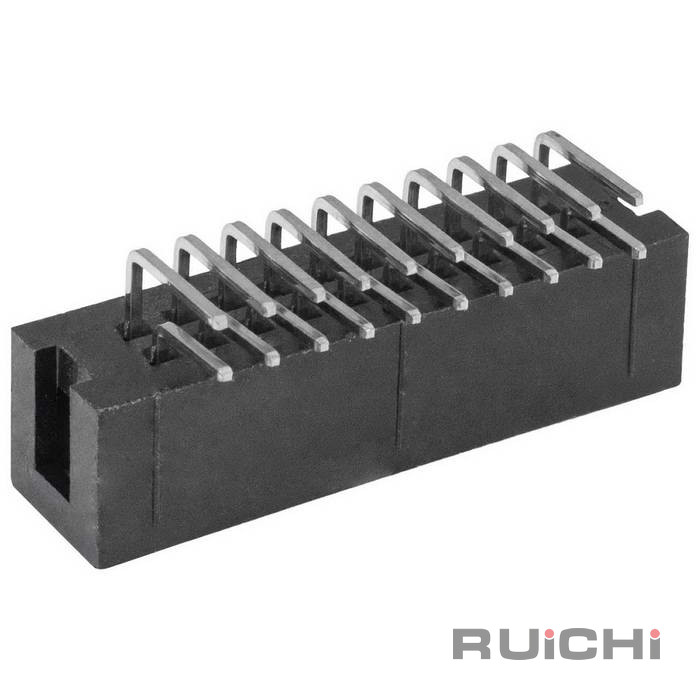

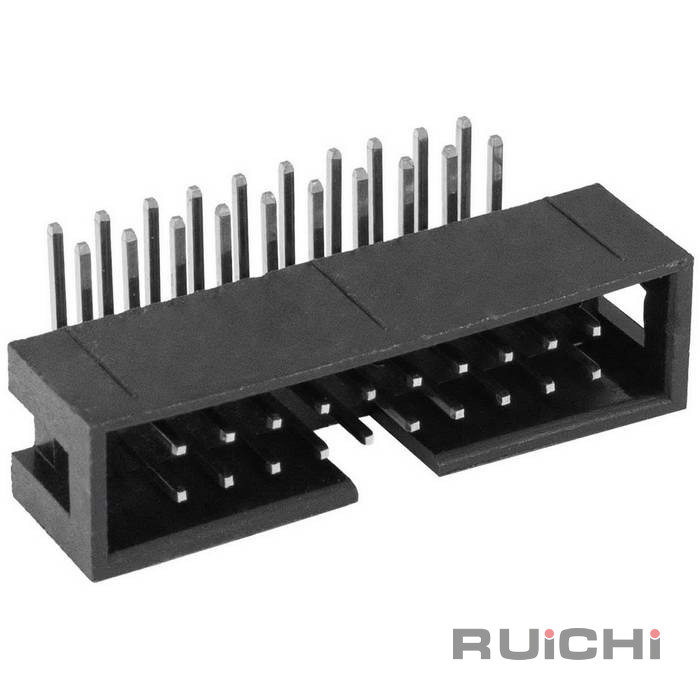

Разъём IDC RUICHI BH-20R (IDC-20MR), 20 контактов

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Вес брутто 3.32
Транспортная упаковка: размер/кол-во 42*28*23.5/2560
Количество контактов 20 (2 x 10)
Тип разъёма М - вилка, тип R
Способ монтажа монтаж на плату - пайка
Материал корпуса термопластик (UL 94 V-0)
Высота, мм 9,1
Ширина, мм 33,0
Глубина, мм 13,8
Диапазон рабочих температур, °C 0 …+85
Сопротивление изоляции, МОм, не менее 1000
Контактное сопротивление, мОм, не более 20
Диэлектрическая прочность, В 500 (50 Гц, 1 мин.)
Шаг контактов, мм 2,54 х 2,54
Схема
Артикул: BH-20R (IDC-20MR)
Код товара: 55019
