Разъём аудио RUICHI CKX3-3.5-13, гнездо на плату

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

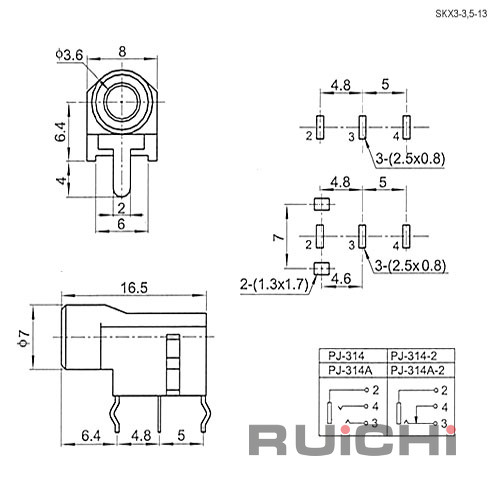

Схема
Документация
Где купить

Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.

Вес брутто	1.37
Транспортная упаковка: размер/кол-во	38.53530/3000
Тип	Разъем аудио (гнездо) 3,5 мм
Способ монтажа	на плату, пайка
Материал корпуса	пластик
Высота, мм	9,9 (корпус)
Ширина, мм	8 мм
Номинальный ток, А	0,5
Глубина, мм	16,5
Диапазон рабочих температур, °C	-30...+70
Номинальное напряжение, В	30 (DC)
Количество выводов	3 - МОНО с разрывом (314-2)
Сопротивление изоляции, МОм, не менее	100
Контактное сопротивление, мОм, не более	30
Диэлектрическая прочность, В	500 (50 Гц, 1 мин.)
Количествово сочлений/ расчлений, не менее	5000

Скачать

Артикул: CKX3-3.5-13 гнездо на плату

Код товара: 61433
