Разъёмы с байонетным соединением: надёжное подключение для промышленных решений

Разъёмы с байонетным соединением: надёжное подключение для промышленных решений

04.02.2026

Расширили продуктовую линейку RUICHI и добавили в ассортимент герметичные разъёмы серии SP16S, SZC16B и SZC20B с байонетным соединением и степенью защиты IP67. Разъёмы с байонетным соединением и степенью защиты IP67 обеспечивают стабильный контакт, быструю коммутацию и высокую надёжность эксплуатации в сложных средах.

В условиях современного производства и эксплуатации мобильной техники надежность соединения определяет безотказность всей системы.

Представленные серии решают ключевые инженерные задачи:

Максимальная защита: степень IP67 гарантирует полную герметичность от пыли (6) и возможность работы после кратковременного погружения в воду на глубину до 1 метра (7).
Скорость обслуживания: байонетный механизм (четвертьоборотный замок) позволяет производить подключение и отключение за секунды без инструментов, сокращая простои.
Виброустойчивость: конструкция замка исключает риск самоотсоединения, что критически важно для строительной, транспортной и промышленной техники.

Основные области применения

Такие разъёмы широко применяются в отраслях, где критичны защита от среды и скорость обслуживания.

промышленная автоматизация, датчики, приводы и системы управления на производства;
мобильная техника, подключение камер, датчиков и оборудования на строительной технике;
аудиовизуальная техника, профессиональные микрофоны, осветительное оборудование;
телекоммуникации, оборудование для уличной связи, требующее защиты от атмосферных воздействий.

Как выбрать разъём

При подборе разъёма важно учитывать не только степень защиты и тип замка, но и ряд технических параметров:

материал изготовления корпуса - пластик обеспечивает легкость и выгодную цену, а металл (латунь или алюминиевый сплав) - прочность;
количество и тип контактов - для силовых, сигнальных или комбинированных цепей;
рабочие температуры и допустимое напряжение;
совместимость с существующими сериями и аналогами популярных решений.

Разъёмы с байонетным соединением IP67 - практичное решение для проектов, где важны надёжность, скорость обслуживания и устойчивость к внешней среде. Они подходят для промышленного применения, серийного производства и региональных проектов, обеспечивая стабильную работу оборудования в сложных условиях эксплуатации.

Приглашаем к сотрудничеству
Приобрести разъемы с байонетным соединением можно через нашу дистрибьюторскую сеть.

Код товара 130834

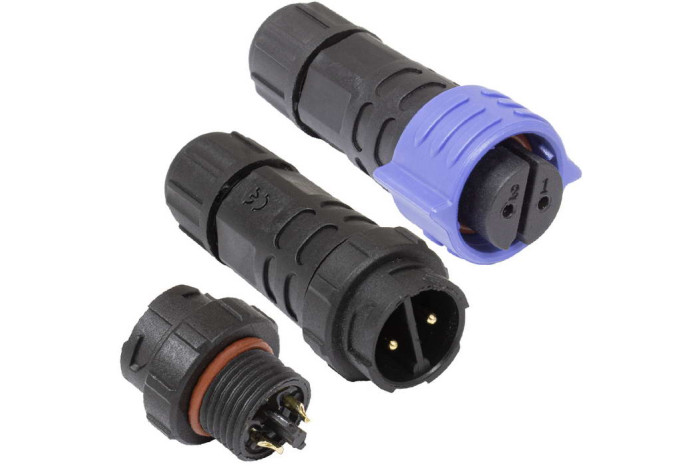

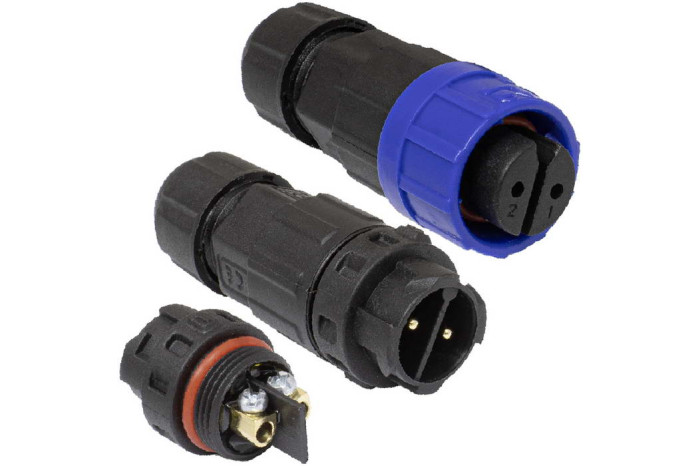

Герметичный разъем RUICHI, комплект, SP16S-2P-M-FB, кабель-блок, ip68, 2 pin, байонетное соединение

Артикул: SP16S-2P-F-M

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель - кабель
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	2 х Ф1,5 мм
Сечение провода, мм2	1.5 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Диаметр корпуса, мм	вилка - 19
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 46
Вес брутто	21.40
Транспортная упаковка: размер/кол-во	403633/100

Смотреть

Код товара 130837

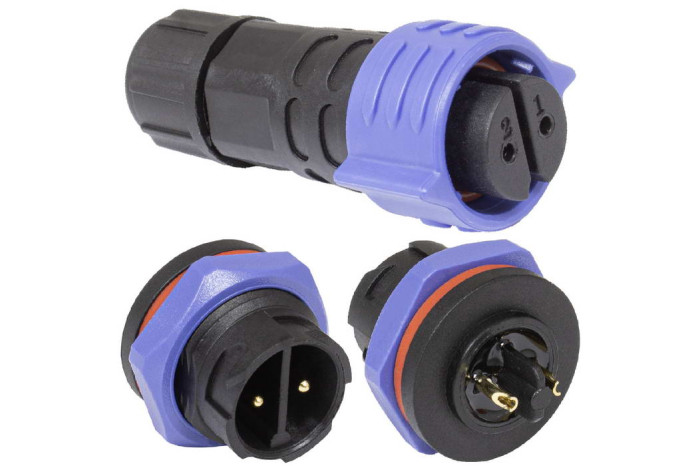

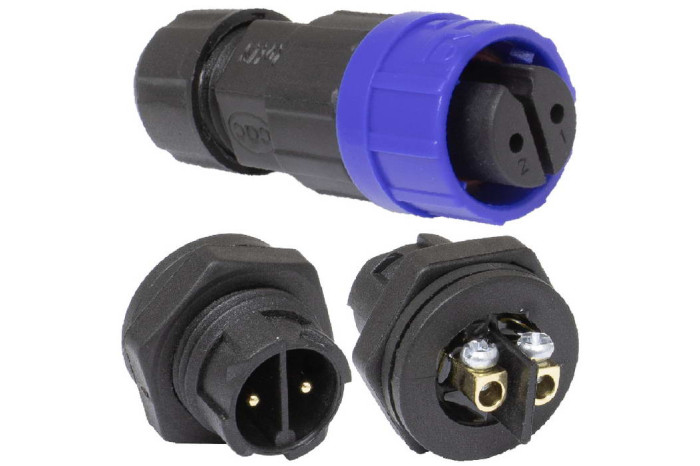

Герметичный разъем RUICHI, комплект, SP16S-2P-M-FB, кабель-блок, ip68, 2 pin, байонетное соединение

Артикул: SP16S-2P-M-FB

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель-блок
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	2 х Ф1,5 мм
Сечение провода, мм2	1.5 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Размер установочного отверстия, мм	16,3 ±0,2 (15,2 - под лыску)
Диаметр корпуса, мм	вилка - 19
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 18 (корпус)
Вес брутто	18.10
Транспортная упаковка: размер/кол-во	403633/100

Смотреть

Код товара 130835

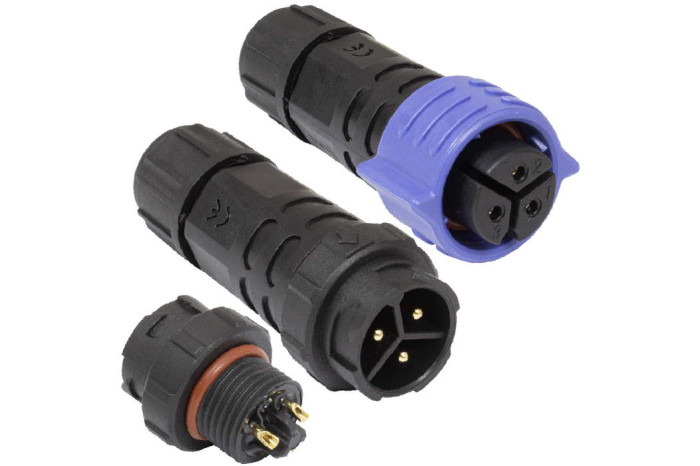

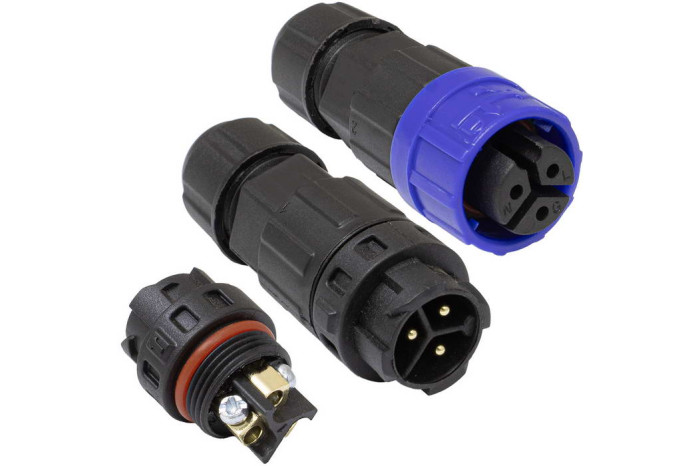

Герметичный разъем RUICHI, комплект, SP16S-3P-F-M, кабель-кабель, ip68, 3 pin, байонетное соединение

Артикул: SP16S-3P-F-M

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель - кабель
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	3 х Ф1,5 мм
Сечение провода, мм2	1.5 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Диаметр корпуса, мм	вилка - 19
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 46
Вес брутто	22.80
Транспортная упаковка: размер/кол-во	403633/100

Смотреть

Код товара 130838

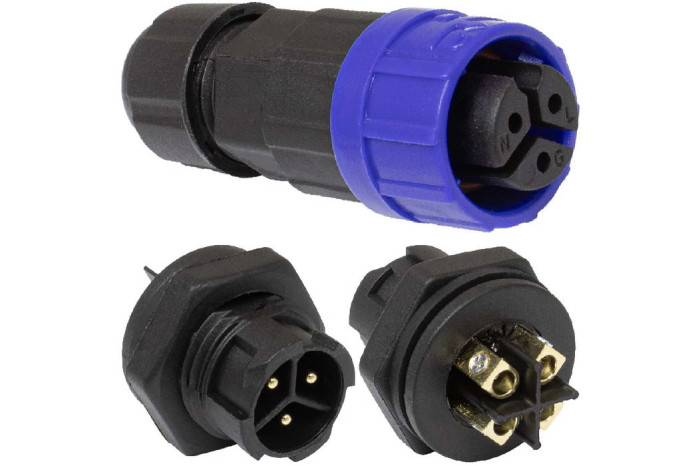

Герметичный разъем RUICHI, комплект, SP16S-3P-M-FB, кабель-блок, ip68, 3 pin

Артикул: SP16S-3P-M-FB

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель-блок
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	3 х Ф1,5 мм
Сечение провода, мм2	1.5 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Размер установочного отверстия, мм	16,3 ±0,2 (15,2 - под лыску)
Диаметр корпуса, мм	вилка - 19
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 18 (корпус)
Вес брутто	19.80
Транспортная упаковка: размер/кол-во	403633/100

Смотреть

Код товара 130836

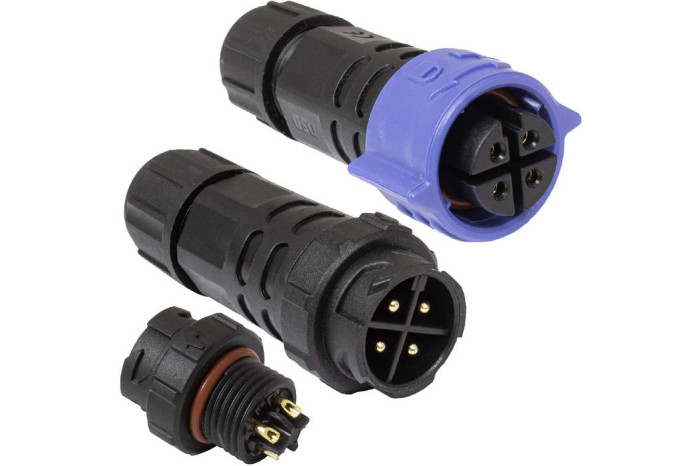

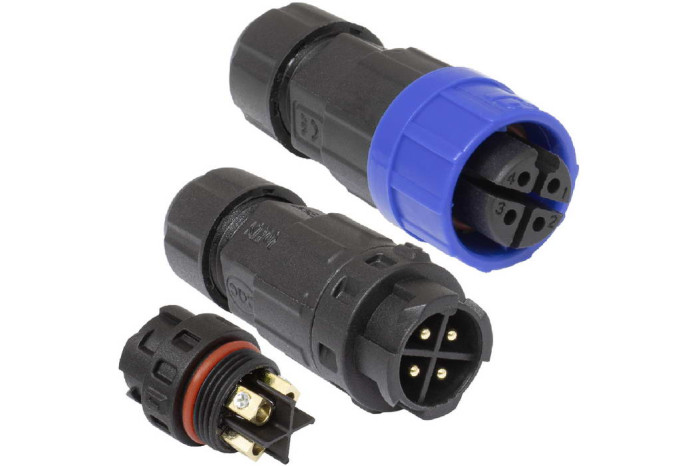

Герметичный разъем RUICHI, комплект, SP16S-4P-F-M, кабель-кабель, ip68, 4 pin, байонетное соединение

Артикул: SP16S-4P-F-M

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель - кабель
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	4 х Ф1,5 мм
Сечение провода, мм2	0.75 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Диаметр корпуса, мм	вилка - 19
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 46
Вес брутто	23.60
Транспортная упаковка: размер/кол-во	403633/100

Смотреть

Код товара 130852

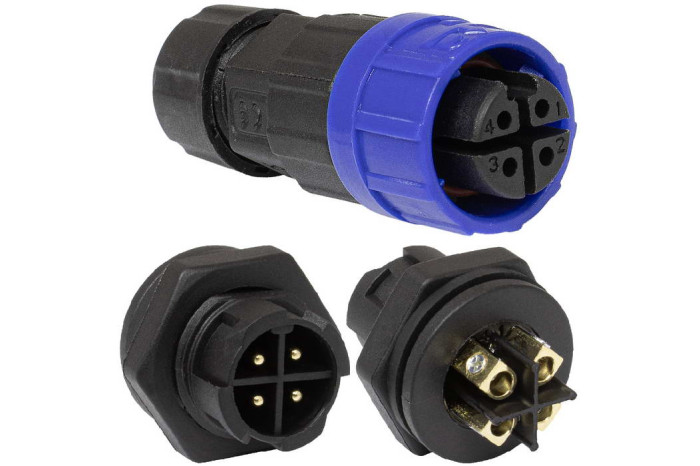

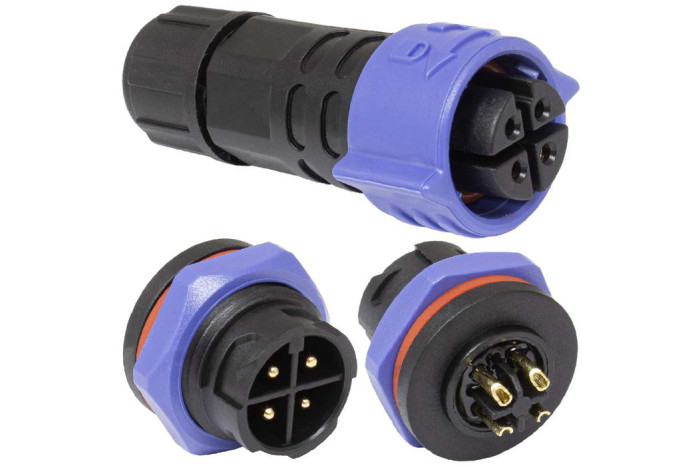

Герметичный разъем RUICHI, комплект, SP16S-4P-M-FB, кабель-блок, ip68, 4 pin, байонетное соединение

Артикул: SP16S-4P-M-FB

Добавить в список Подробнее

Тип разъёма	Разъем герметичный серии SP16S (комплект)
Тип соединения	кабель-блок
Дополнительно	байонетное соединение
Диаметр входящего кабеля, мм	3,5...8,8
Количество контактов	4 х Ф1,5 мм
Сечение провода, мм2	0.75 (на контакт)
Номинальное напряжение, В	600
Номинальный ток, А	10
Контактное сопротивление, мОм, не более	10
Сопротивление изоляции, МОм, не менее	100
Диэлектрическая прочность, В	1500
Материал корпуса	PA66 UL94V-0
Количество соединений/ разъединений, не менее	1000
Класс защиты	IP67
Относительная влажность, %	90
Диапазон рабочих температур, °C	-40...+105
Способ монтажа	винтовой зажим
Размер установочного отверстия, мм	16,3 ±0,2 (15,2 - под лыску)
Высота, мм	розетка - 19,3
Глубина, мм	вилка - 48; розетка - 18 (корпус)
Вес брутто	20.60
Транспортная упаковка: размер/кол-во	403633/100
