Тумблер трехпозиционный двухполюсный RUICHI KN3(B)-203P(A), 56.7х19.5х33.5 мм, ON-OFF-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под пайку

Тумблер трехпозиционный двухполюсный RUICHI KN3(B)-203P(A), 56.7х19.5х33.5 мм, ON-OFF-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под пайку

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

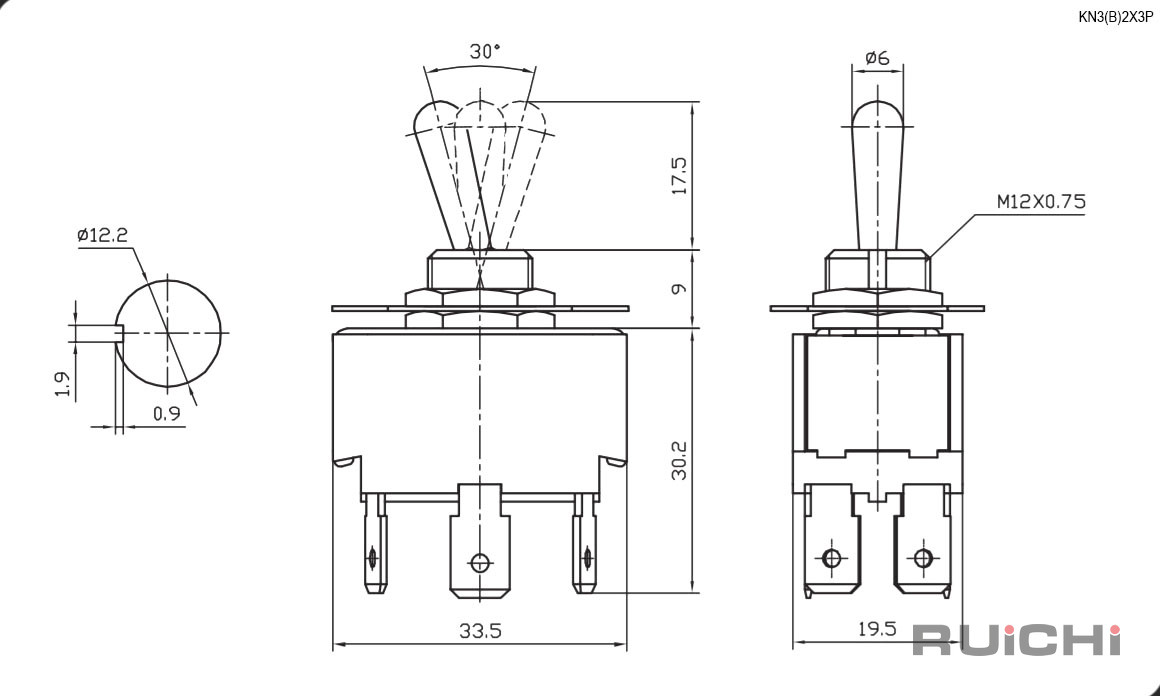

Схема
Документация
Где купить

Тумблер трехпозиционный двухполюсный RUICHI KN3(B)-203P(A), 56.7х19.5х33.5 мм, ON-OFF-ON, DPDT, 10 А, 250 В, 50 мОм, 6 контактов, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Вес брутто	33.30
Транспортная упаковка: размер/кол-во	363025/500
Схема переключения	ON-OFF-ON, DPDT
Тип клемм	ножевые
Количество циклов коммутации (электро), не менее	10000
Высота, мм	33,5
Ширина, мм	19,5
Номинальный ток, А	10 (15)
Глубина, мм	56,7
Диапазон рабочих температур, °C	-25 …+70
Номинальное напряжение, В	250 (125)
Диаметр установочного отверстия, мм	12,2
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более	50
Диэлектрическая прочность, В	1500 (50 Гц, 1 мин.)
Кол-во контактов в группе/ групп (всего контактов)	3/ 2 (6P)

Даташит (скачать)

Артикул: KN3(B)-203P(A) on-off-on

Код товара: 56970
