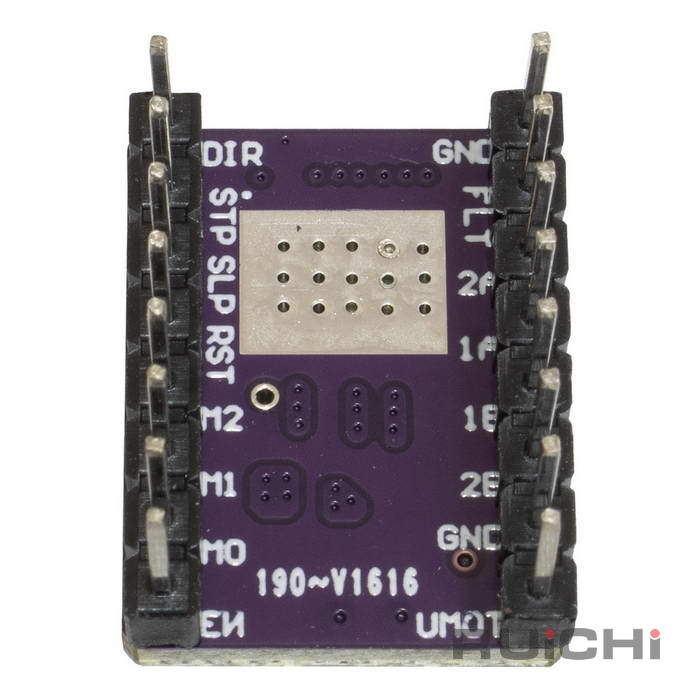

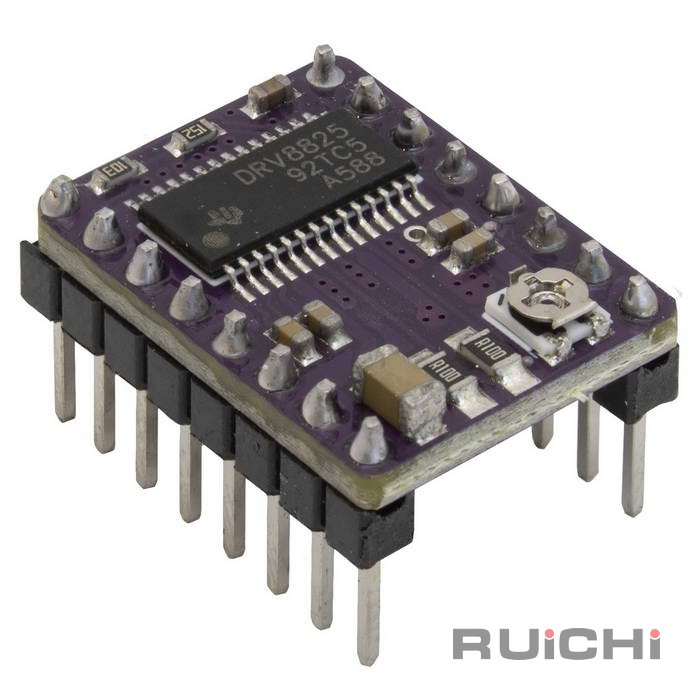

Модуль драйвер шагового двигателя RUICHI на базе микросхемы DRV8825

Модуль драйвер шагового двигателя RUICHI на базе микросхемы DRV8825

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики
Где купить

DRV8825 - это плата управления для шаговых двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16, 1/32. Модуль драйвер может управлять двигателями с напряжением питания до 45 В и током ± 2 A (до 2.2 А). Установленный на плате регулятор позволяет ограничивать максимальный ток. Рекомендуется устанавливать радиатор и электролитический конденсатор 100 мкФ в цепи питания (VMOT-GND) в непосредственной близости от платы.

Тип модуля	Драйвер шагового двигателя
Область применения	Управление шаговым двигателем
Описание	Модуль драйвера шагового двигателя для ЧПУ и 3D принтера
Чип	DRV8825
Совместимость	совместим с драйвером А4988
Функции	управление биполярным шаговым двигателем
Разрешение	полный шаг, 1/2 шага; 1/4 шага; 1/8 шага; 1/16 шага; 1/32 шага
Напряжение питания, В	логика: 3,3/ 5,0; нагрузка: 8,2...45
Защита	от перегрева; перегрузки по току; КЗ; пониженного напряжения питания
Комплектность	с охладителем микросхемы
Ширина, мм	15
Глубина, мм	20
Вес брутто	5.07
Транспортная упаковка: размер/кол-во	422818.5/150

Артикул: DRV8825

Код товара: 125901

Рекомендуемая розничная цена: 203.66 руб.
