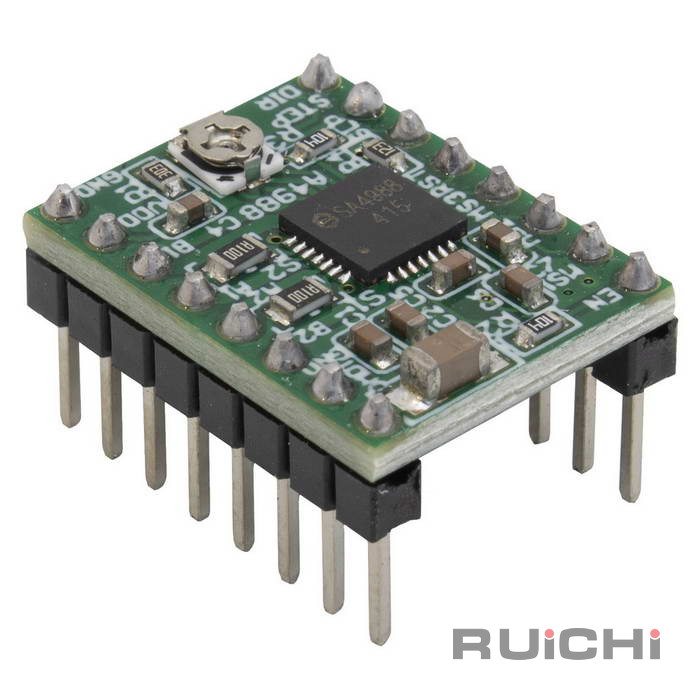

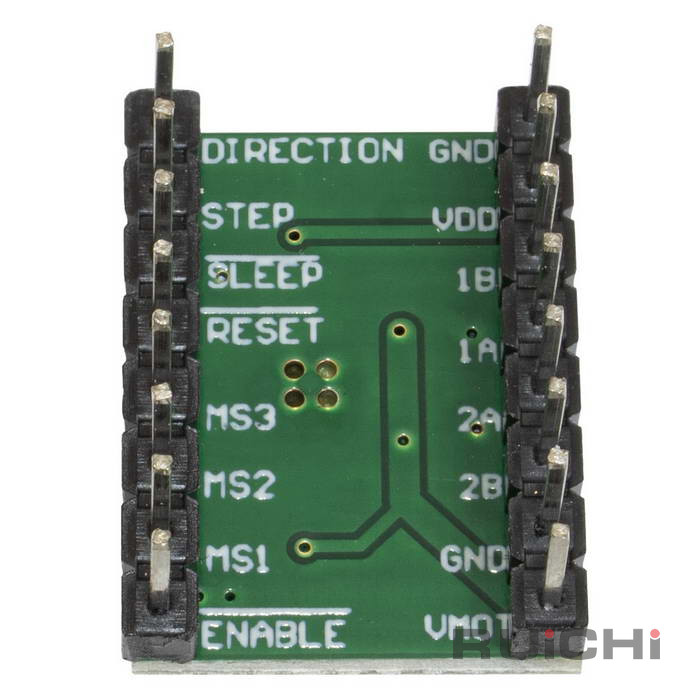

Модуль драйвер шагового двигателя RUICHI A4988 green
Возможны незначительные отличия фактического дизайна изделия
от данного изображения.
A4988 green - это плата управления для шаговых двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16. Модуль драйвер может управлять двигателями с напряжением питания до 45 В и током ± 2 A (до 2.2 А).
Установленный на плате регулятор позволяет ограничивать максимальный ток. Рекомендуется устанавливать радиатор и электролитический конденсатор 100 мкФ в цепи питания (VMOT-GND) в непосредственной близости от платы.
| Тип модуля | Драйвер шагового двигателя |
| Область применения | Управление шаговым двигателем |
| Описание | Модуль драйвера шагового двигателя для 3D принтера |
| Чип | А4988 |
| Совместимость | Шаговый двигатель с Uпит 8...45 В |
| Разрешение | полный шаг; 1/ 2 шага; 1/4 шага; 1/8 шага; 1/16 шага |
| Выходной ток, А | 1 (без охладителя) |
| Максимальный ток, А | 2 |
| Напряжение питания, В | логика: 3,3 / 5; нагрузка: 8...35 |
| Защита | от перегрева; перегрузки; КЗ; пониженного напряжения питания |
| Цвет | зеленый |

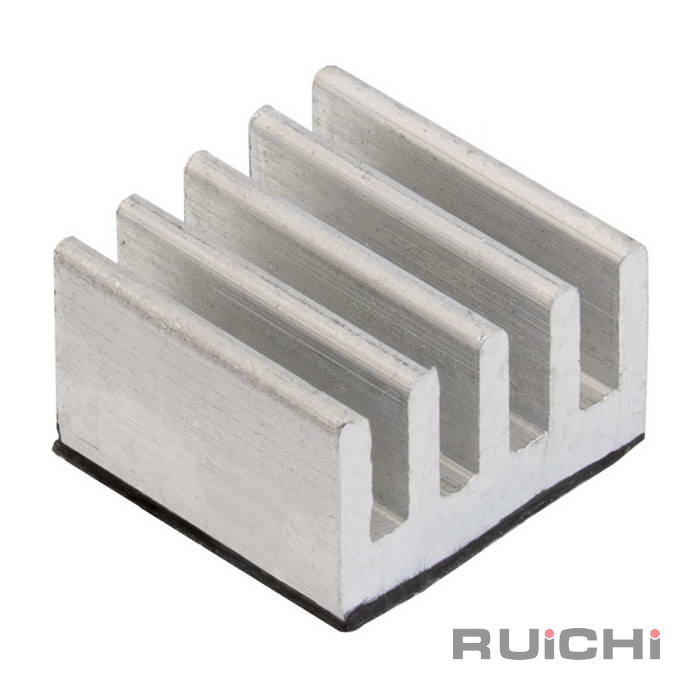

| Комплектность | с охладитетем микросхемы |

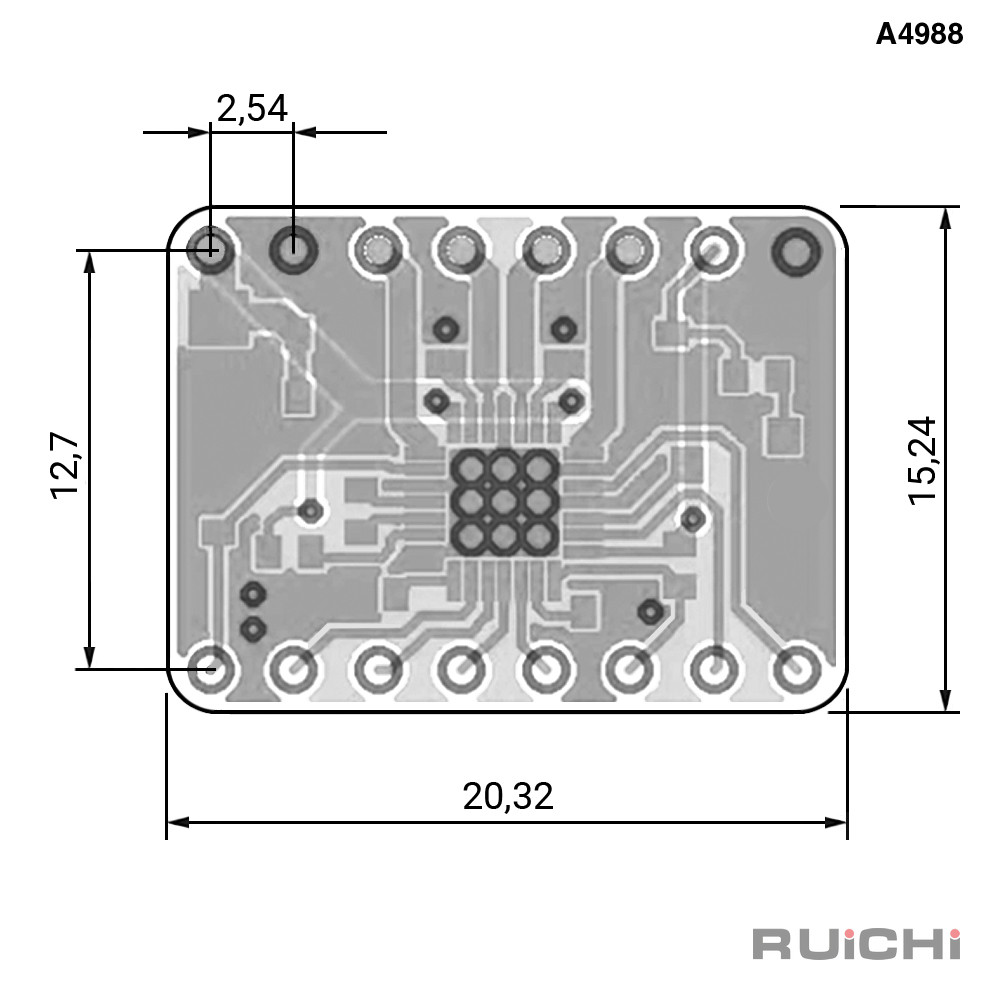

| Высота, мм | 10 (15 - с охладителем) |
| Ширина, мм | 15 |
| Глубина, мм | 20 |
| Вес, г | 3,7 |
| Вес брутто | 6.17 |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/300 |
Артикул:
A4988 green
Код товара: 125902
