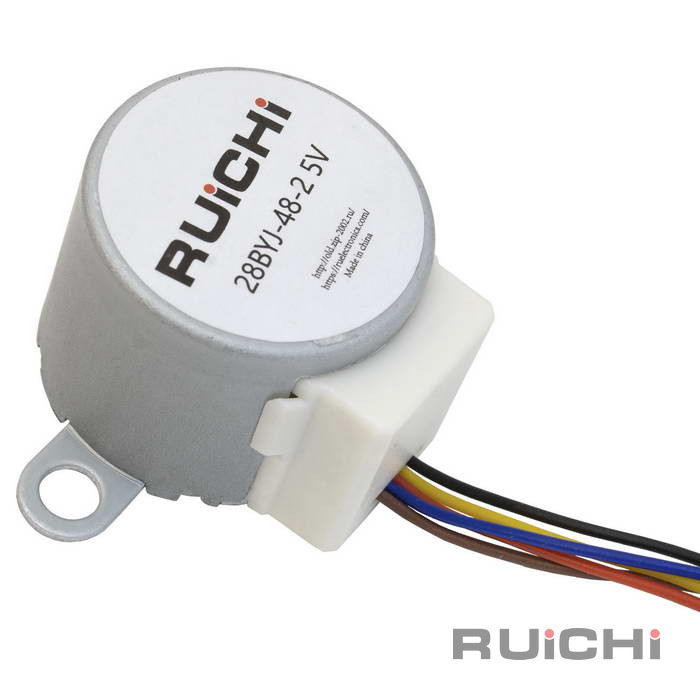

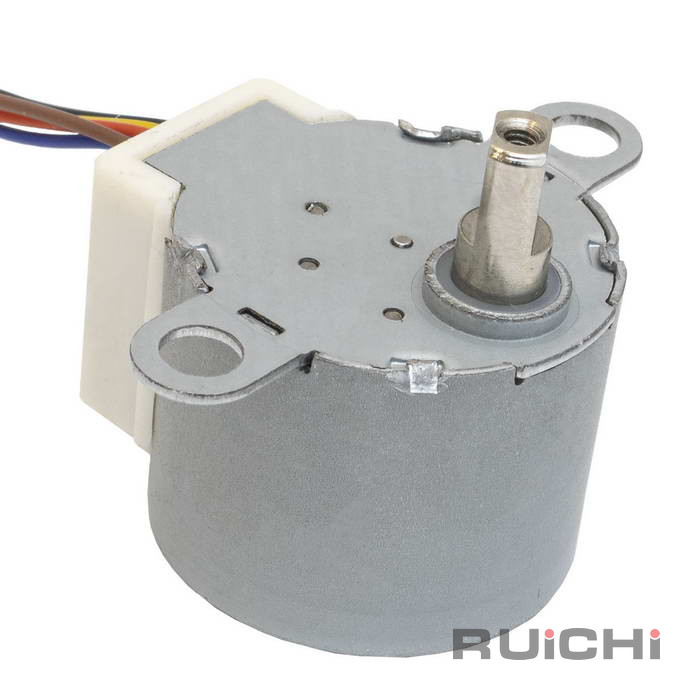

Электродвигатель шаговый RUICHI 28BYJ-48-2, 5 В, 4-х фазный, 5 проводов, -20...+70 °C

Электродвигатель шаговый RUICHI 28BYJ-48-2, 5 В, 4-х фазный, 5 проводов, -20...+70 °C

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики
Схема
Где купить

Шаговый электромотор 28BYJ-48-2 5В представляет собой бесщёточный (бесколлекторный) синхронный двигатель, на вал которого установлен редуктор. В конструкции мотора имеется несколько индуктивных обмоток, расположенных вокруг магнитного ротора. Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора, как на одну, так и одновременно на несколько. Благодаря этому, ротор способен поворачиваться на определённый угол относительно оси вала и фиксироваться в новом положении. Каждый минимально возможный поворот ротора с последующим его удержанием называется "шагом" двигателя. Шаги двигателя могут быть полными и дроблёными. Дробление шага достигается одновременным намагничиванием нескольких обмоток, в следствии чего магниты ротора перемещаются на меньший от полного шага угол. Контролированием шагов мотора можно добиться достаточно точного позиционирования вала при его вращении.

Тип	Двигатель шаговый
Номинальное напряжение, В	5
Угол поворота, °	5.625
Количество положений	1/64
Количество проводов	5
Диэлектрическая прочность, В	600
Сопротивление изоляции, МОм, не менее	50
Сопротивление	20 ОМ±7% (25 С)
Режим работы	четырехфазный, восьмиступенчатый
Уровень шума, дБ	40
Дополнительно	4 фазный
Диаметр корпуса, мм	24
Диаметр вала, мм	5

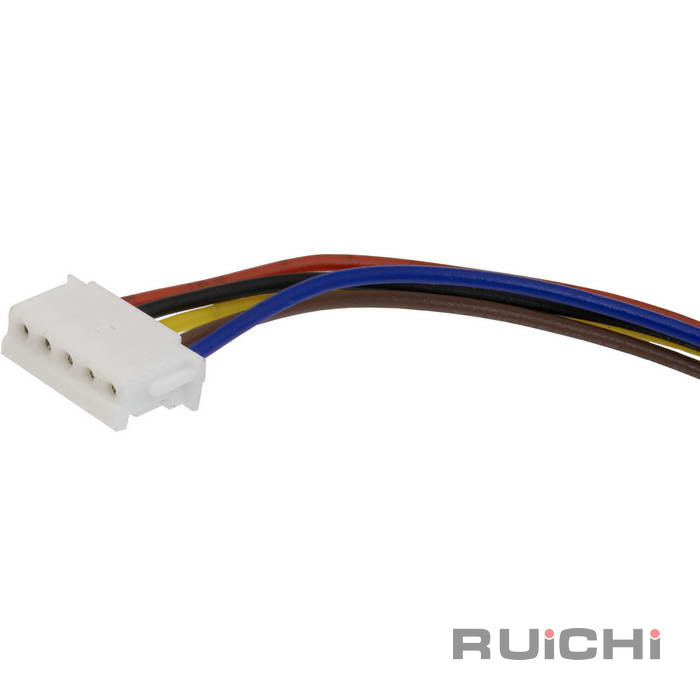

Контактная группа	XH2.54-5P
Диапазон рабочих температур, °C	-20...+70
Транспортная упаковка: размер/кол-во	28.52119/200
Вес брутто	32.00
