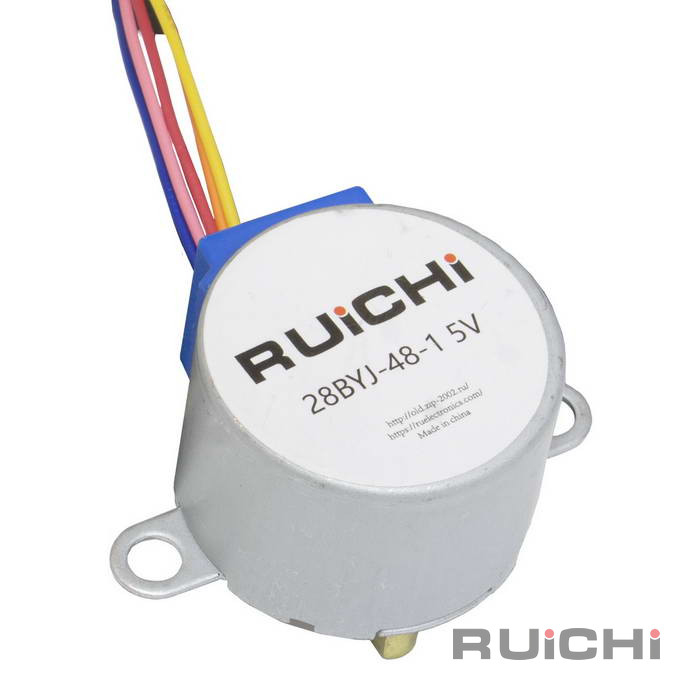

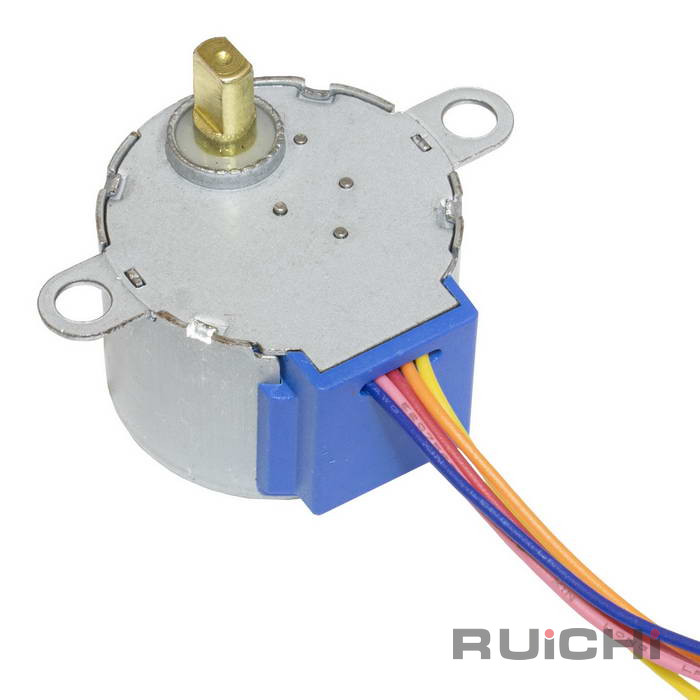

Электродвигатель шаговый RUICHI 28BYJ-48, 12 В, положений 1/64, шаг 0.18/0.09, 5 проводов, время полного оборота 4.096 с, -20...+70 °C

Электродвигатель шаговый RUICHI 28BYJ-48, 12 В, положений 1/64, шаг 0.18/0.09, 5 проводов, время полного оборота 4.096 с, -20...+70 °C

Возможны незначительные отличия фактического дизайна изделия
от данного изображения.

Описание
Характеристики

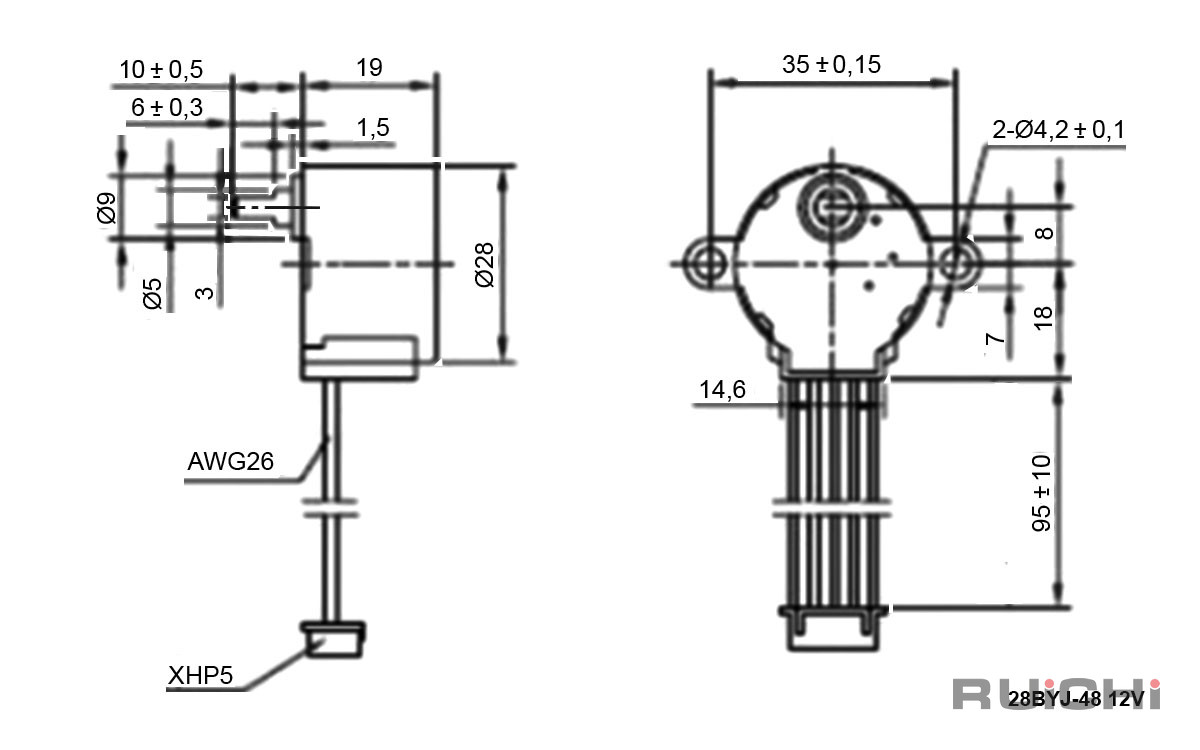

Схема
Где купить

Шаговый электромотор 28BYJ-48 12В представляет собой бесщёточный (бесколлекторный) синхронный двигатель, на вал которого установлен редуктор. В конструкции мотора имеется несколько индуктивных обмоток, расположенных вокруг магнитного ротора. Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора, как на одну, так и одновременно на несколько. Благодаря этому, ротор способен поворачиваться на определённый угол относительно оси вала и фиксироваться в новом положении. Каждый минимально возможный поворот ротора с последующим его удержанием называется "шагом" двигателя. Шаги двигателя могут быть полными и дроблёными. Дробление шага достигается одновременным намагничиванием нескольких обмоток, в следствии чего магниты ротора перемещаются на меньший от полного шага угол. Контролированием шагов мотора можно добиться достаточно точного позиционирования вала при его вращении.

Тип	Двигатель шаговый
Номинальное напряжение, В	12
Угол поворота, °	5.625
Количество положений	1/64
Количество проводов	5
Шаг	0.18 / 0.09
Дополнительно	4 фазный
Примечание	время полного оборота 4.096 с
Длина кабеля, мм	95
Диаметр корпуса, мм	28

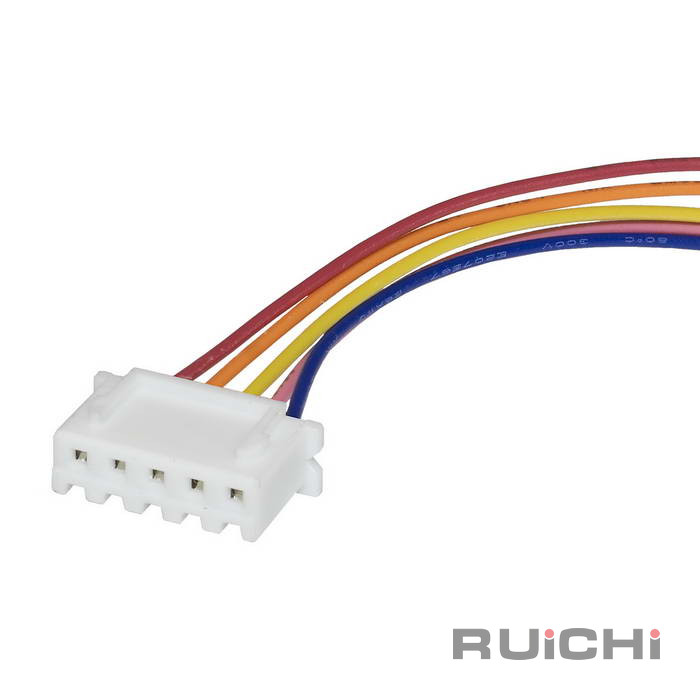

Контактная группа	XH2.54-5P
Диапазон рабочих температур, °C	-20...+70
Транспортная упаковка: размер/кол-во	422818.5/200
Вес брутто	37.75
